10 inch patchkasten en accessoires

Wat is een 10 inch patchkast en wanneer heb je deze nodig?

Een 10 inch patchkast is een wandgemonteerde behuizing volgens de internationale 10 inch industrienorm. Net als 19 inch is dit een wereldwijde standaard voor IT-apparatuur, alleen compacter. De 10 inch norm stamt uit de telecommunicatie-industrie en is tegenwoordig dé standaard voor kleinschalige netwerkinstallaties.

Het verschil tussen 10 inch en 19 inch

Een 10 inch kast is aan de binnenzijde 254 mm breed, gemeten tussen de montageprofielen, terwijl een 19 inch kast 482 mm breed is. De buitenmaat breedte is bij een 10 inch kast 312 tot 370 mm en bij een 19 inch kast 600 of 800 mm. Daarmee heb je met 10 inch bijna 50% minder wandruimte nodig. Voor installateurs betekent dit ook: makkelijker te vervoeren, lichter te monteren, en goedkoper in de aanschaf.



Maar let op: niet alle netwerkapparatuur is beschikbaar in 10 inch. Professionele enterprise switches, grote UPS-systemen en server hardware zijn meestal alleen in 19 inch verkrijgbaar. 10 inch is perfect voor switches tot 16 poorten, patchpanels, kleine NAS-systemen en modulaire apparatuur.

Wanneer kies je voor 10 inch?

• Thuiskantoren en kleine bedrijfspanden tot 20 werkplekken
• Satellietkantoren van grotere organisaties
• Etage-verdelers in gebouwen waar de hoofdinfrastructuur in een andere ruimte staat
• Beveiligingsinstallaties met IP-camera's en een NVR
• Installaties in krappe ruimtes zoals meterkast, trapgat of serverhoek



Kies voor 19 inch wanneer je meer dan 24 poorten nodig hebt, zwaardere servers plaatst, of het netwerk in de toekomst uitbreidt.

Welke 10 inch producten zijn er en hoe werken ze samen?

Ons assortiment bestaat uit drie categorieën die precies op elkaar aansluiten:

10 inch server- en patchkasten: de basis van je installatie

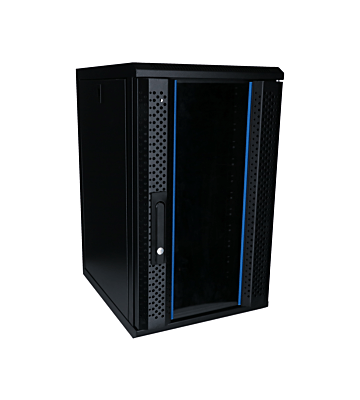

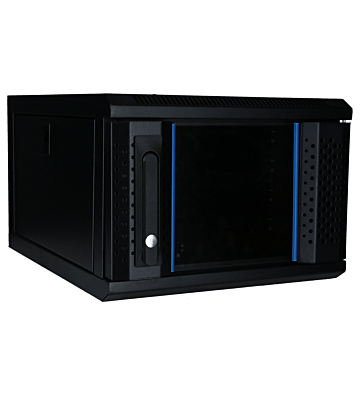

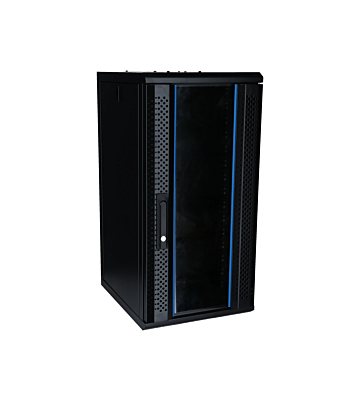

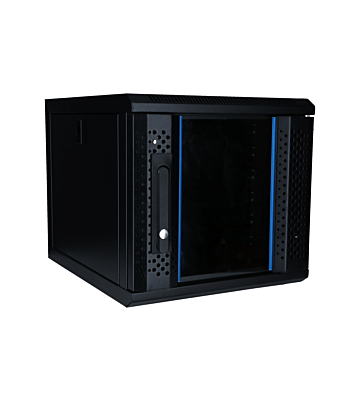

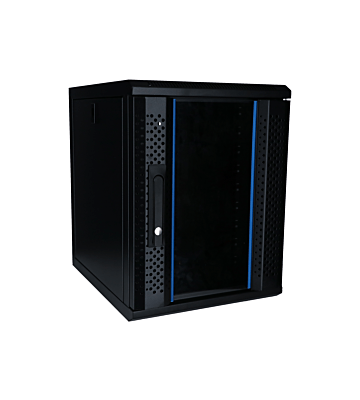

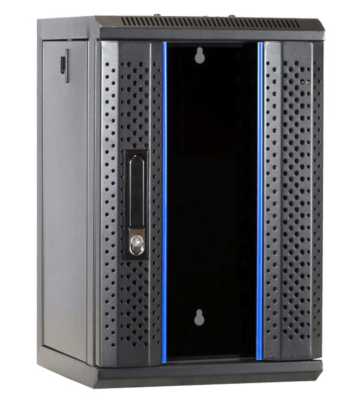

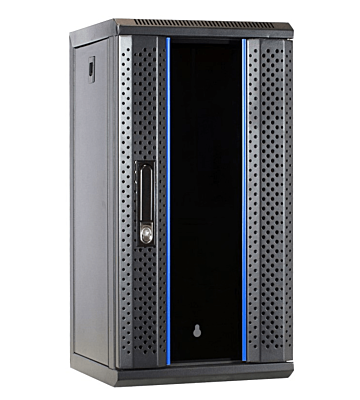

10 inch server- en patchkasten zijn wandkasten, verkrijgbaar van 4U tot 15U in hoogte. Een U (unit) is 44,45 mm, dus een 9U kast biedt ongeveer 40 cm aan montageruimte.



Je hebt keuze uit twee dieptes: 310 mm voor standaard apparatuur zoals switches en patchpanels, of 450 mm voor diepere apparatuur zoals NAS-systemen of apparaten met veel kabels aan de achterzijde.



Belangrijk: de inbouwdiepte is respectievelijk 185 mm en 350 mm. Meet dus altijd je diepste apparaat inclusief aansluitingen!

Alle kasten hebben standaard:



• afsluitbare glasdeur, handig om LED-status te zien zonder de deur te openen

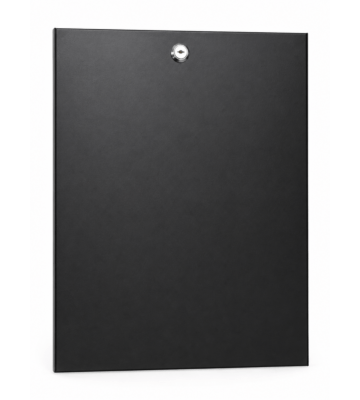

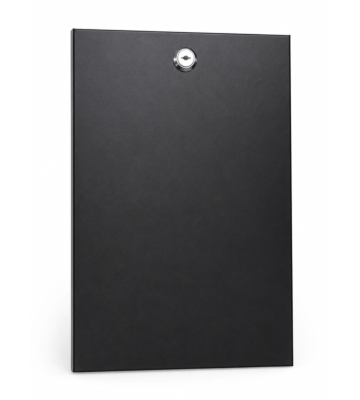

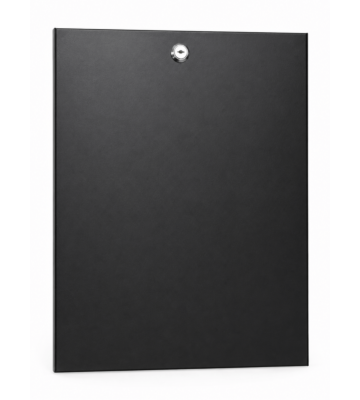

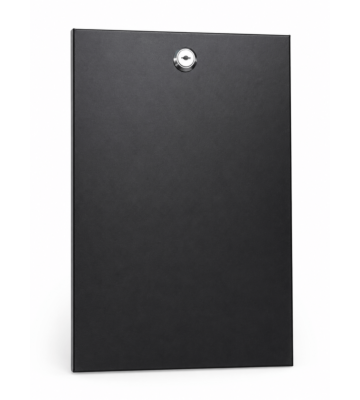

• uitneembare zijpanelen
• ventilatiegaten rondom
• geschroefde kabelinvoer boven én onder
• wisselbare deuraanslag en belastbaarheid tot 30 kg



Bij levering ontvang je: sleutels, 20 kooimoeren, aarding set en wandbeugels.

10 inch accessoires: zo richt je je kast professioneel in

Een lege kast is als een gereedschapskist zonder gereedschap. 10 inch accessoires zorgen voor een professionele setup:

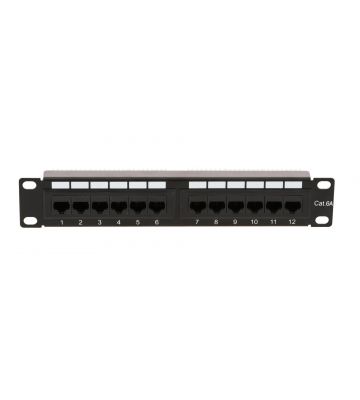

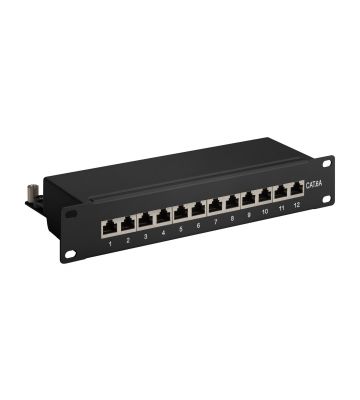

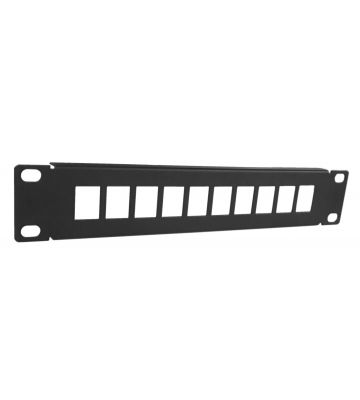

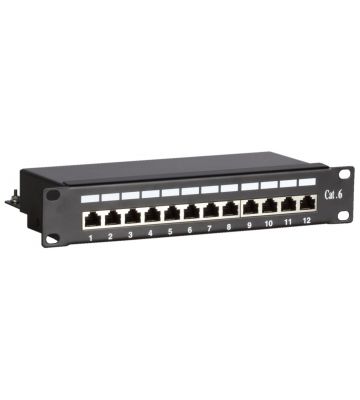

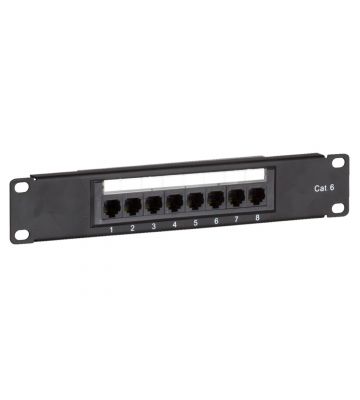

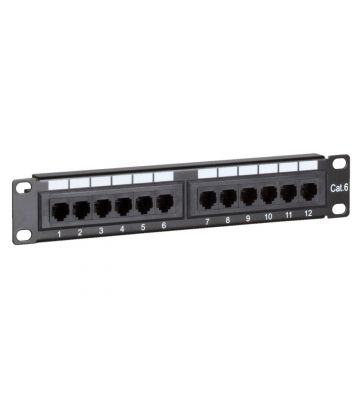

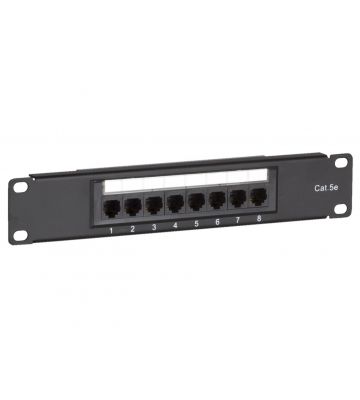

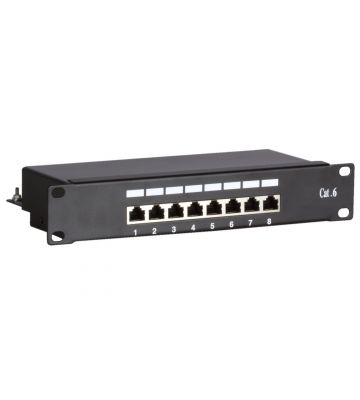

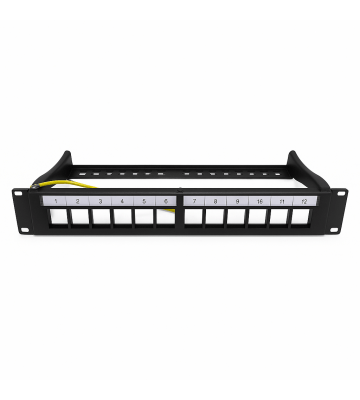

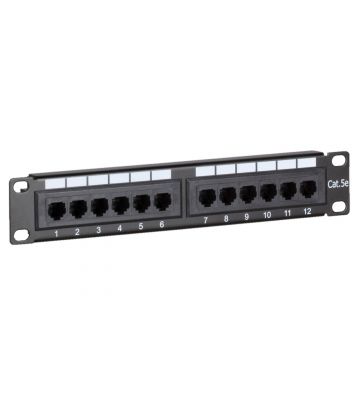

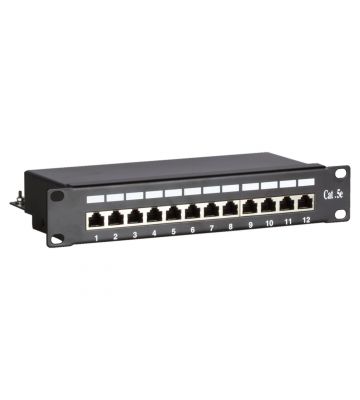

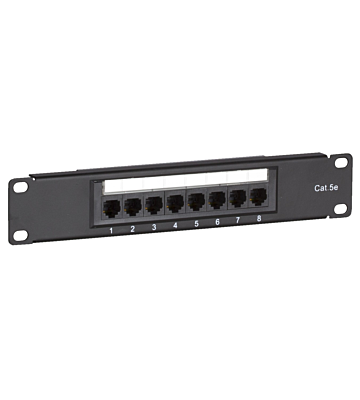

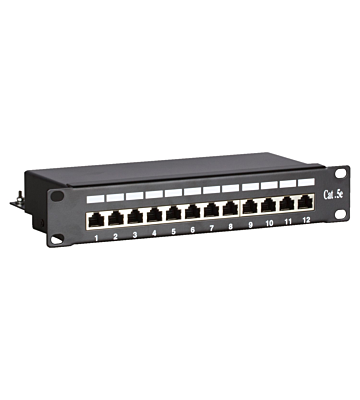

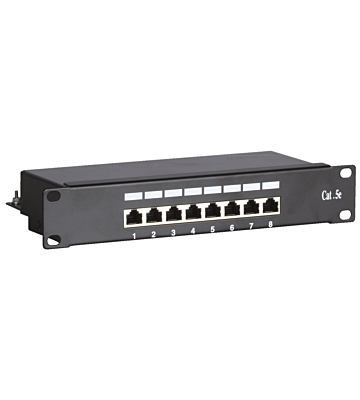

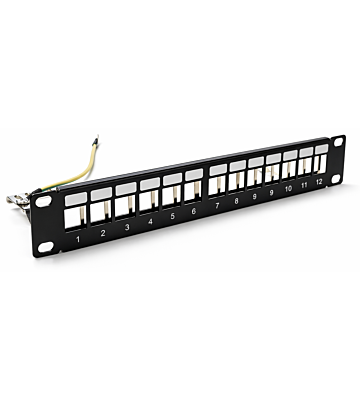

Patchpanels CAT5e en CAT6: hier komen je vaste gebouwbekabeling en patchkabels samen

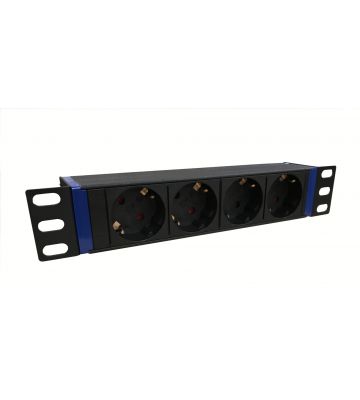

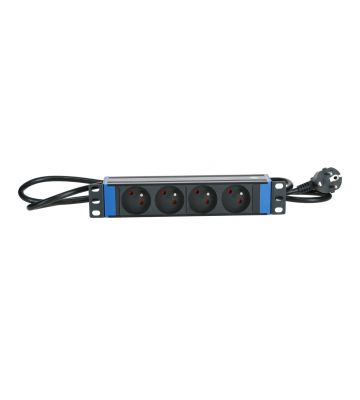

PDU's: professionele stroomverdeling met overbelastingsbeveiliging

Legborden: voor apparatuur zonder eigen montagebeugels, denk aan modems, converters

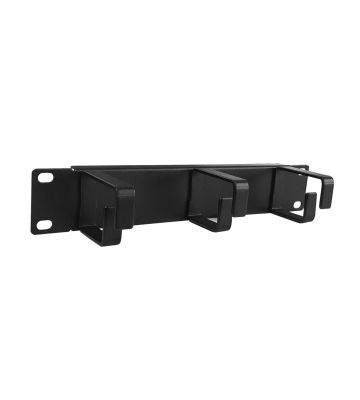

Kabelgoten: voor gestructureerde bekabeling

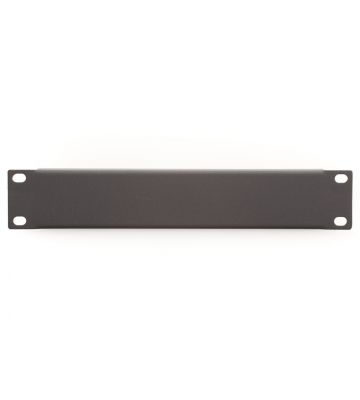

Blindpanelen: vullen lege ruimtes op voor betere luchtstroom en afwerking

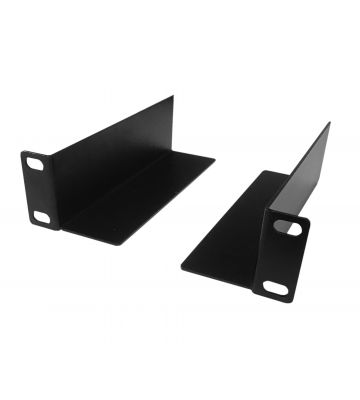

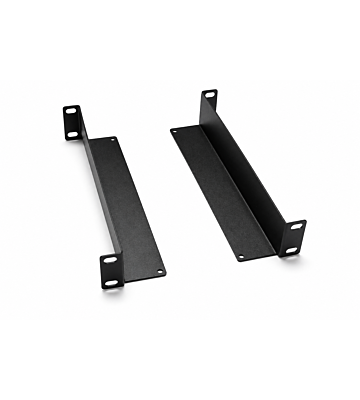

L-profielen: extra montagebeugels voor apparatuur zonder eigen bevestiging

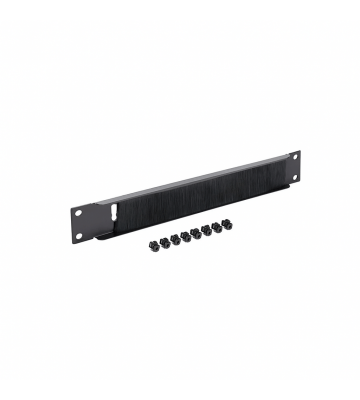

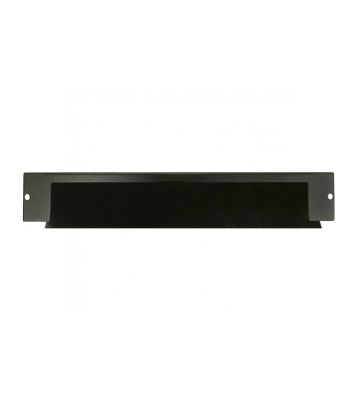

Kabelinvoer met borstels: stofafscherming en nette kabeldoorvoer

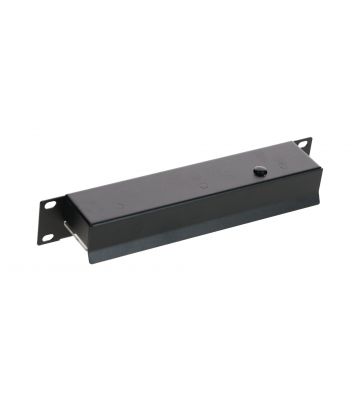

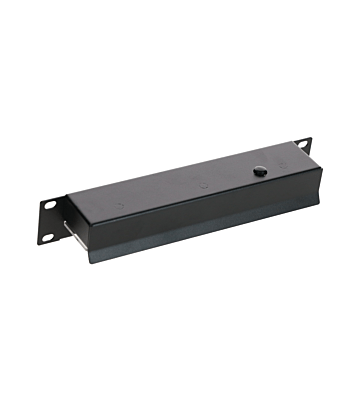

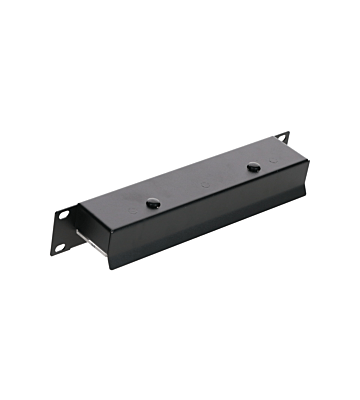

LED-verlichting: verlicht alle apparaten in de kast optimaal

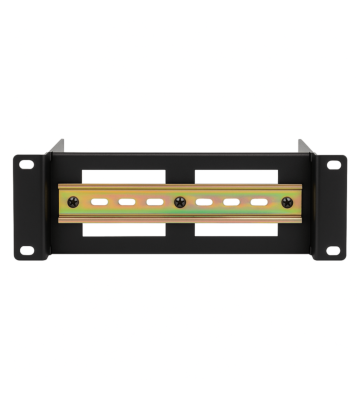

DIN-rail: voor industriële componenten zoals relais en schakelaars

10 inch ethernet switches: de verbinding tussen je apparaten

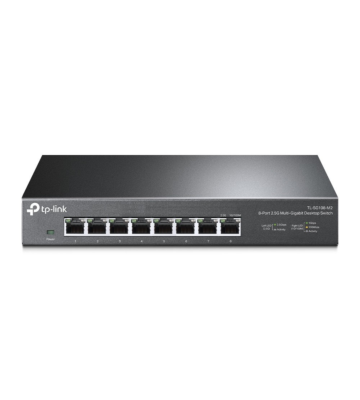

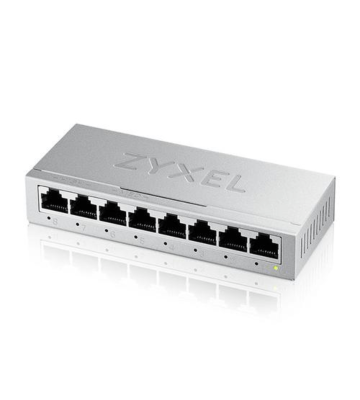

Bij ons vind je 10 inch ethernet switches van merken Zyxel en TP-Link. Ze zijn verkrijgbaar met 5, 8 of 16 poorten in verschillende uitvoeringen:



• Unmanaged: plug & play, geen configuratie nodig

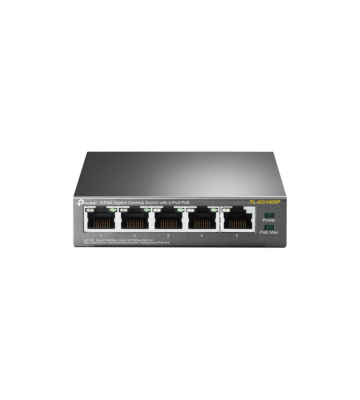

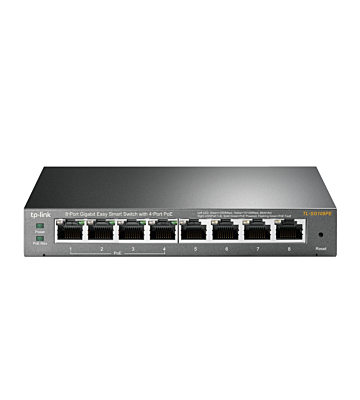

• Unmanaged PoE: inclusief stroomlevering voor camera's en access points
• Smart managed: basis-configuratie via webinterface (VLAN's, QoS)

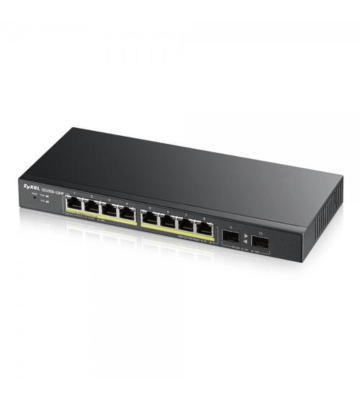

• Managed PoE+: volledige controle plus 30W per poort voor zwaardere apparaten

Van losse onderdelen naar complete oplossing: een praktijkvoorbeeld

Stel: je richt een klein kantoor in met 8 werkplekken, 4 IP-camera's en een kleine NAS voor dataopslag. Hoe pak je dat aan?

Stap 1: Bereken je benodigde units

•    8-poorts PoE switch voor camera's: 1U
•    16-poorts unmanaged switch voor werkplekken: 1U
•    24-poorts patchpanel CAT6: 1U
•    NAS, bijvoorbeeld QNAP of Synology: 2U
•    Horizontale kabelgoot: 1U
•    PDU voor stroomverdeling: 1U
•    Reserve voor uitbreiding: 2U
•    Totaal: minimaal 9U kast nodig

Stap 2: Kies je diepte

De NAS is vaak 250-300 mm diep. Tel daar 50 mm bij op voor kabels en connectoren achterop. Je hebt dus een 450 mm diepe kast nodig met een inbouwdiepte van 350 mm.

Stap 3: Check je PoE-budget

4 camera's à 8 Watt = 32 Watt. Kies een switch met minimaal 60 Watt totaalbudget voor toekomstige uitbreiding.

Waarom klanten voor 10 inch kiezen en wanneer niet

10 inch is geschikt voor:

✔ Beveiligingsinstallateurs: compacte kasten bij camera-systemen
✔ IT-dienstverleners: etage-verdelers in kantoorgebouwen
✔ Thuisnetwerkers: rack voor media-apparatuur en netwerk
✔ Hostingproviders: edge-locaties met beperkte ruimte
✔ Systeemintegrators: gebouwautomatisering en IoT-projecten

Kies voor 19 inch serverkasten:

• Je hebt servers nodig, de meeste zijn 19 inch
• Je wilt meer dan 24 netwerkpoorten
• Zware UPS-systemen, deze zijn meestal 19 inch
• Frequente uitbreidingen met diverse apparatuur
• Grote datacenters en serverruimtes



Experttip: De 60/30/10 regel voorkomt kostbare fouten Vuistregel voor het berekenen van de kastgrootte:   60% van de kastinhoud: actieve apparatuur, bijvoorbeeld switches, NAS, etc. 30% van de kastinhoud: kabelbeheer en infrastructuur, zoals kabelgoten en patchpanels 10% van je kastinhoud: reserve voor uitbreiding   Reken je alleen met de apparatuur die je op dit moment hebt, dan is de kans groot dat je een te kleine kast kiest. Met de 60-30-10 regel heb je ruimte voor nette bekabeling en aanpassingen van je netwerk.   Onze aanbeveling: bij twijfel tussen twee maten, kies altijd de grotere. Het prijsverschil tussen een 9U en 12U kast is slechts €10, maar de flexibiliteit die je wint, is onbetaalbaar.
