DIN-rails
Elektrische componenten los in je serverkast? Geen ruimte voor schakelkasten naast je netwerk? Met een 19 inch DIN-rail monteer je elektrotechnische modules direct in je patchkast. Combineer netwerk en elektra in één geïntegreerde oplossing. Lees verder
Wat is een DIN-rail voor serverkasten?
Een DIN-rail is een gestandaardiseerd montagerail waarop je elektrotechnische componenten klikt. Denk aan stroomonderbrekers, relais, PLC's, voedingen en netvoedingen. De DIN EN 50022-norm bepaalt de afmetingen: 35mm breed met een TH-profiel. Dit betekent dat vrijwel alle industriële modules erop passen.
Voor 19 inch serverkasten zijn DIN-rails verkrijgbaar in 1U, 2U en 3U hoogtes. Een 1U rail biedt ruimte voor ongeveer 12 standaard modules. 2U geeft je 24 posities, en 3U zelfs 36. Deze aantallen variëren afhankelijk van de modulebreedte.
Vast versus diepte verstelbaar

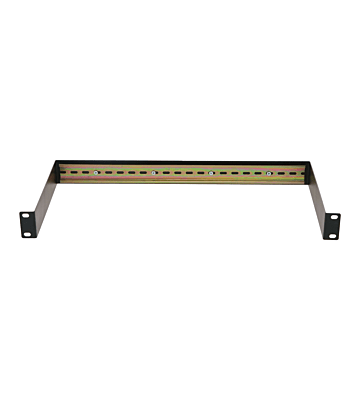

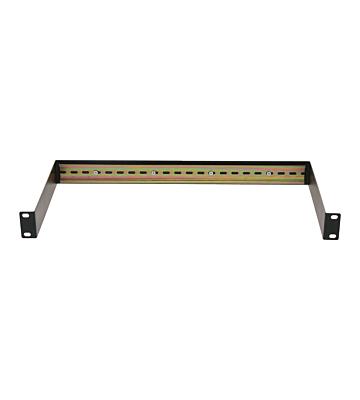

Een vaste 1U DIN-rail monteer je rechtstreeks op de 19 inch profielen van de patchkast. De poorten zitten aan de achterzijde.

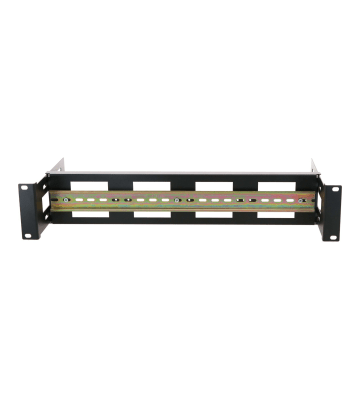

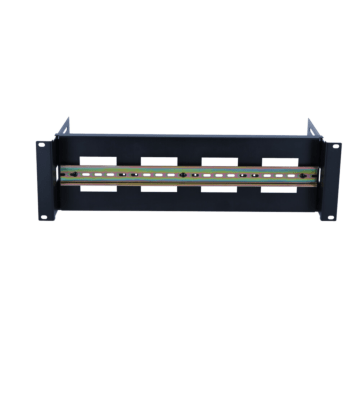

Bij diepte verstelbare modellen kun je de aansluit lijst op elke gewenste diepte van de rail verstellen.
De switchbox rail is een unieke 3U variant met een volledig omkasting. Deze beschermt gevoelige componenten tegen stof en onbedoeld contact. Ideaal voor openbare ruimtes. De voorkant krijgt afdekplaatjes op alle ongebruikte aansluitpunten. Deze variant zie je vaak in scholen, hotels en co-working spaces waar meerdere mensen toegang tot de kast hebben.
Combinatiemogelijkheden zijn eindeloos
Monteer een Meanwell 24V voeding, Phoenix schakelrelais voor verlichting, Siemens logo PLC voor gebouwautomatisering en ABB stroomonderbrekers. Allemaal in één 3U DIN-rail bij je netwerk switches. Dit bespaart een aparte schakelkast en verkort bekabelingsafstanden.
Integreer met je netwerkinfrastructuur
DIN-rails werk je naadloos samen met andere componenten. Monteer ze in je 19 inch patchkast bij de ethernet switches en kabeldoorvoeren. Gebruik netwerkkabels voor de dataverbindingen en sluit de DIN-rail componenten aan op je 19 inch stekkerdoos. Voor gecertificeerde installaties moet een erkend installateur de 230V bekabeling naar de modules verzorgen.
Experttip: hou rekening met warmteontwikkelingElke module op een DIN-rail produceert warmte. Een kleine voeding van 60W genereert ongeveer 10W warmteverlies. Zet je er 8 op één rail, dan heb je 80W aan extra warmte in je kast. Dit klinkt weinig, maar in een gesloten 9U wandkast stijgt de temperatuur snel naar 45 graden. Dat is te heet voor netwerkapparatuur.
De 40%-regel voorkomt oververhitting. Vul nooit meer dan 40% van de beschikbare DIN-rail posities met vermogenscomponenten zoals voedingen en relais. Laat tussen warmteproducerende modules minimaal één lege positie. Monteer de DIN-rail nooit direct onder een ventilatorpaneel. De warme lucht stroomt dan over je switches. |
