Legborden

Welk type 19 inch legbord heb je nodig?

De keuze voor het juiste legbord hangt af van drie factoren:



• de diepte van je kast,
• het gewicht van je apparatuur en
• hoe vaak je toegang nodig hebt tot de achterzijde

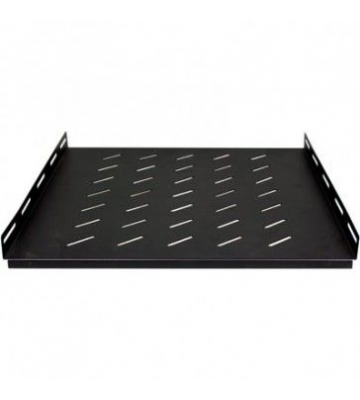

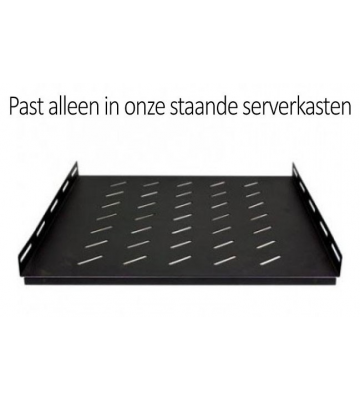

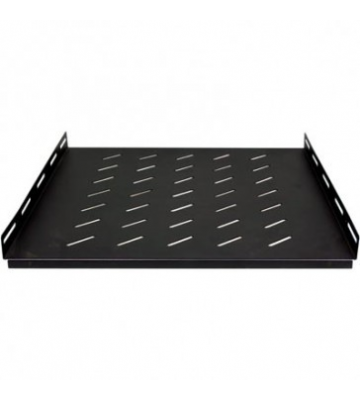

Vaste legborden

Vaste legborden met 4-punt montage zijn de werkpaarden van elke serverkast. Je bevestigt ze op alle vier hoeken van de verticale 19 inch rails. Ze zijn beschikbaar voor 600, 800, 1000 en 1200 mm diepe kasten.



Het gewicht is cruciaal. Een standaard legbord draagt 60 kg. Dat is meer dan genoeg voor vijf kleine switches of twee middelgrote UPS-units. Maar plaats je er een oude server op, meerdere externe opslagsystemen of stapel je zware apparatuur? Neem dan direct een heavy-duty legbord voor 100 kg.



Alle legborden zijn 1U hoog en geperforeerd. De perforatie zorgt voor een goede luchtdoorstroming en voorkomt dat warme lucht zich op onder het legbord stuwt, waardoor apparatuur oververhit raakt.

Wandkast legborden

Wandkast legborden zijn compacter en dus anders geconstrueerd. Voor lichte apparatuur zoals een kleine switch of een modem, volstaat een 2-punt montage waarbij je het legbord alleen aan de voorkant vastmaakt. Zwaarder werk? Kies 4-punt. De diepte van wandkast legborden loopt van 250 tot 450 mm en zijn geschikt voor een kastdiepte van 450 of 600 mm.

Uitschuifbare legborden

Uitschuifbare legborden zijn duurder, maar in twee situaties onmisbaar:



1. Toegang tot de achterkant van apparatuur: Voor het wisselen van kabels, het resetten van devices of het controleren van LED-indicatoren. Trek het legbord naar voren, doe je werk en schuif het terug zonder telkens schroeven los te draaien. Let op: bestel je netwerkkabels dan 50 cm langer dan normaal, zodat je apparatuur probleemloos naar voren kan schuiven.
2. Tijdelijk werkblad: Je werkt regelmatig in een serverruimte of datacenter. Monteer een uitschuifbaar legbord op werkhoogte, ongeveer 1 meter boven de grond, en je hebt direct een stabiele ondergrond voor je laptop, gereedschap of meetapparatuur. Veel handiger dan bukken of met een laptop op je knieën werken. De teleskooprails zijn degelijk en gaan jaren mee, ook bij dagelijks gebruik.

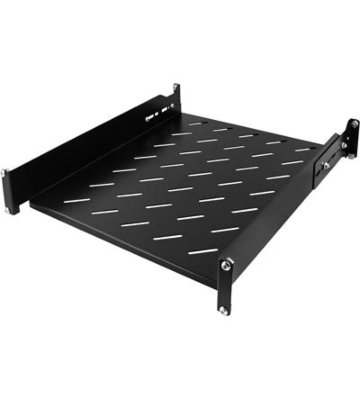

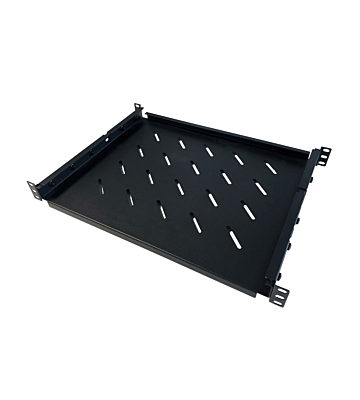

Universele legborden

Universele legborden lossen een irritant probleem op: je werkt met verschillende merken serverkasten of je hebt in-diepte verstelbare rails die je wilt aanpassen. Standaard legborden passen dan niet meer. Universele legborden hebben verstelbare bevestigingspunten die je in de diepte aanpast aan de railafstand. Ideaal voor serviceproviders die bij verschillende klanten werken of bedrijven die geleidelijk hun infrastructuur vervangen.

Overige legborden

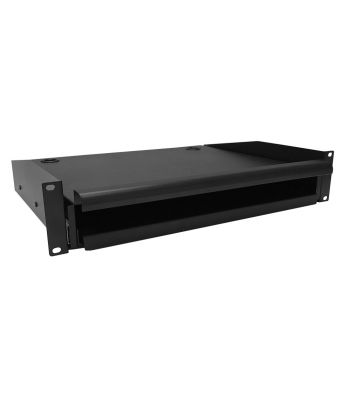

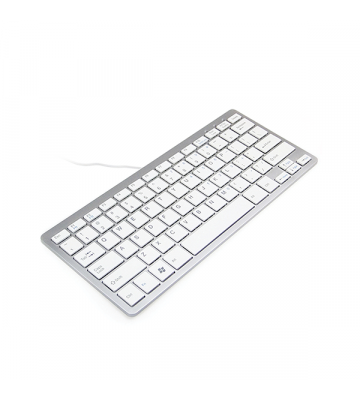

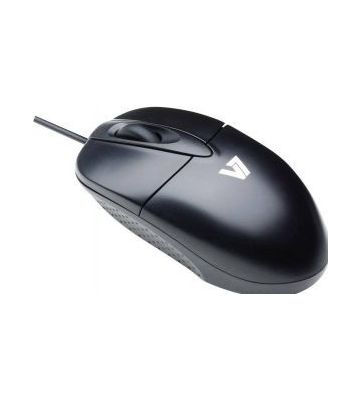

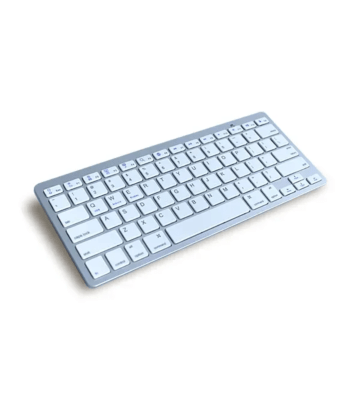

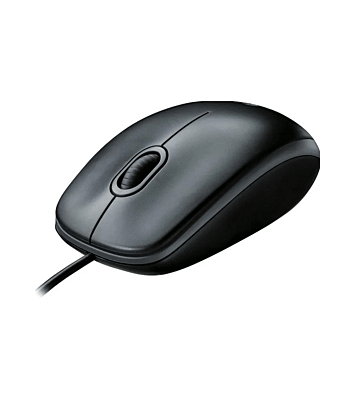

Overige legborden zoals toetsenbord-muisplanken zijn erg praktisch. Denk aan een uitschuifbare plank waarop je een draadloos toetsenbord en muis plaatst om een server te configureren.

Combineer slim met andere rackcomponenten

Een professionele rackopbouw van je 19 inch server- en patchkasten begint onderaan met zware apparatuur en wordt naar boven toe lichter. Plaats legborden strategisch tussen je apparatuur. Een veel gebruikte opbouw van onder naar boven:



• servers, UPS
• legbord met je core ethernet switches
• patchpaneel
• legbord met kleine access switches



Verbind alles met korte patchkabels om kabelchaos te voorkomen. Zo houd je overzicht én blijft koude lucht van onderaf goed circuleren.



Experttip: De 80%-regel voor legborden Belast een legbord nooit voor meer dan 80% van de maximale draagkracht. Een 60 kg legbord gebruik je dus tot 48 kg, een 100 kg legbord tot 80 kg. Waarom? Hierdoor houd je reservecapaciteit voor toekomstige uitbreidingen. Ten tweede heb je een marge voor het gewicht van kabels. Een dikke bundel CAT6a-kabels weegt al snel 2-3 kg.   Nog een tip: monteer nooit twee volbelaste legborden direct boven elkaar. Laat minimaal 2U vrije ruimte ertussen voor luchtcirculatie. Warme lucht stijgt. Zonder tussenruimte krijg je hitteopbouw die de levensduur van je apparatuur drastisch verkort.
