Afdekpanelen
Vrije posities in een serverkast verstoren de luchtcirculatie en ogen rommelig. Afdekpanelen sluiten ongebruikte U's professioneel af. Het resultaat: een nette kast, optimale koeling en bescherming tegen stofophoping op je apparatuur. Lees verder
Wat zijn afdekpanelen en waarom zijn ze belangrijk voor je serverkast?
Afdekpanelen of blindpanelen zijn metalen of kunststof panelen die je in de 19 inch rails van je serverkast monteert. Op het eerste gezicht lijken het simpele plaatjes, maar ze vervullen drie cruciale functies:
Functie 1: Luchtstroombeheersing
Dit is de belangrijkste reden waarom datacenters geen enkele U open laten. Warme lucht neemt altijd de makkelijkste route. Heb je open U's in je rack? Dan gaat de koude lucht van voren direct door die gaten naar achteren, zonder langs je apparatuur te stromen. Je servers draaien op 70-80°C terwijl de thermostaat 22°C aangeeft. Gevolg: overmatige ventilatorsnelheid, hoger stroomverbruik en kortere levensduur van je hardware. Elke 10°C temperatuurstijging halveert de levensduur van elektronische componenten.
Functie 2: Stofpreventie
Open U's zijn stoffenvallen. In een normaal kantoor zweeft 0,5-1 gram stof per kubieke meter. Dat lijkt weinig, maar ventilators in servers zuigen duizenden kubieke meters lucht per dag aan. Afdekpanelen sluiten de ruimte af, verminderen de stof die bij de apparaten en ventilatoren kan komen en voorkomen zo dat de koeling verstopt raakt.
Functie 3: Professionele uitstraling
Bij klantbezoek of audits straalt een afgesloten rack kwaliteit uit. Open gaten suggereren dat de installatie "nog niet af" is.
Welke uitvoering kies je voor welke situatie?
Afdekpanelen zijn er in hoogtes van 0,5U tot 6U. Je kunt dus precies de ruimte afsluiten die je overhebt. Heb je 3,5U open? Dan gebruik je een 3U en een 0,5U paneel.

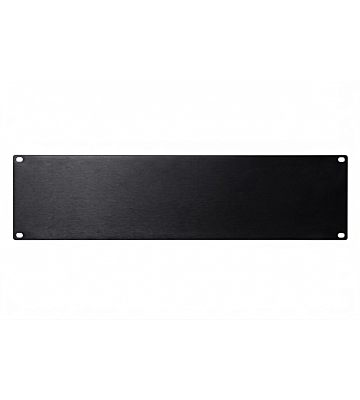

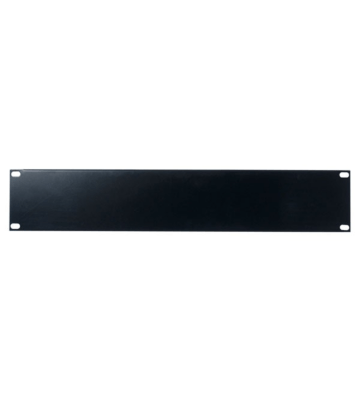

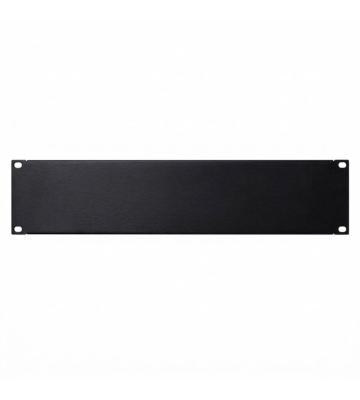

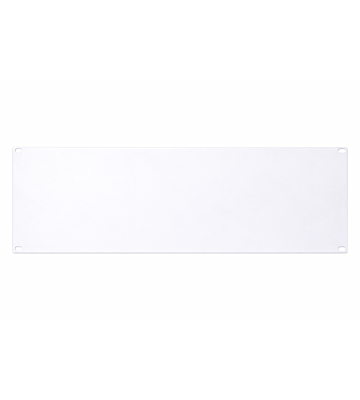

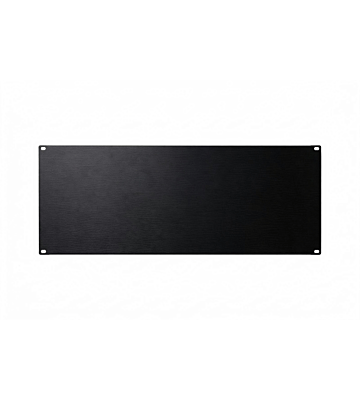

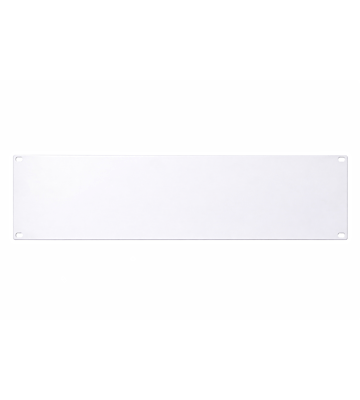

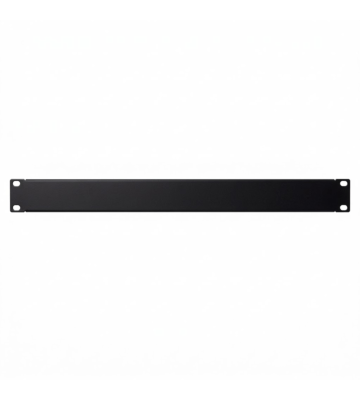

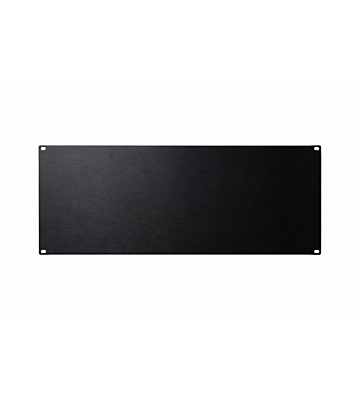

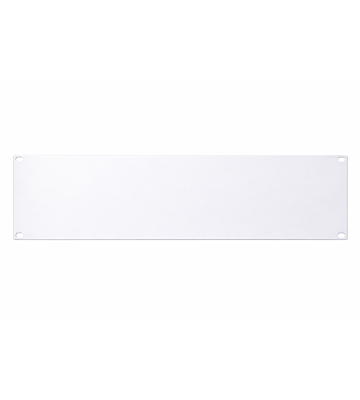

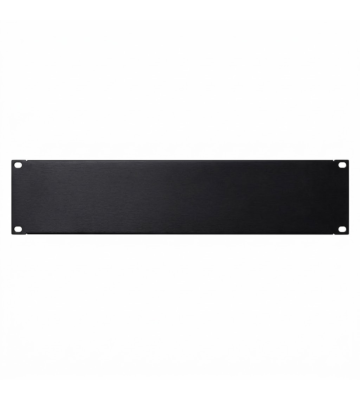

Gesloten panelen zijn de standaardkeuze. Stevig staal, poedercoating, en ze blokkeren bijna de gehele luchtstroom. Gebruik deze panelen voor normale situaties waar je gewoon lege U's wilt afsluiten.

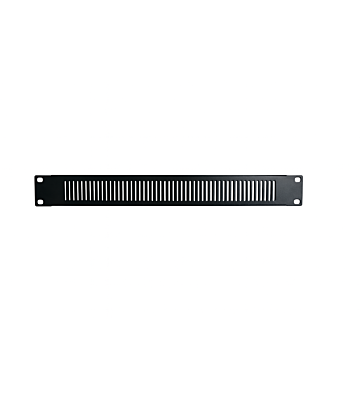

Geperforeerde panelen hebben sleuven en lijken tegenstrijdig. Waarom zou je perforatie willen als je juist luchtstromen wilt beheersen? De logica erchater: gebruik geperforeerde panelen in racks met actieve temperatuurmanagement waar je gecontroleerde luchtstroom wilt, bijvoorbeeld tussen hot-aisle en cold-aisle configuraties. De perforatie vertraagt de luchtstroom zonder hem volledig te blokkeren. Ook handig als je kabels achter het paneel wilt laten lopen maar toch enige ventilatie wilt behouden.

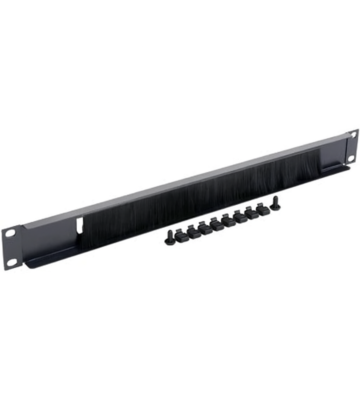

Panelen met borstel laten kabels door zonder grote openingen te creëren. Perfect voor situaties waar je patchkabels van de ene kant van de kast naar de andere kant moet leiden, bijvoorbeeld bij patchpanelen waar kabels naar switches lopen die twee U's verderop zitten. De borstels sluiten automatisch rond de kabels.
Combineer met professionele kabelmanagement en infrastructuur
Afdekpanelen zijn onderdeel van je totale rack-inrichting. Combineer ze met kabelmanagement om kabels netjes te leiden zonder onnodige U's te blokkeren. Monteer alles in een degelijke 19 inch serverkast of patchkast. En bij dichte behuizingen waar weinig natuurlijke ventilatie is, overweeg een ventilatoren set voor actieve koeling. Sluit dan wel eerst alle open U's af met blindpanelen, anders blaas je de koude lucht zo weer weg.
Experttip: De 80/20-regel voor optimale rackinrichtingVul je rack voor maximaal 80% met actieve apparatuur. Die andere 20% zijn je afdekpanelen, kabelmanagementruimte en groeiruimte.
Zo pak je het aan: plan je apparatuur met clusters van actieve devices, gescheiden door afdekpanelen. Bijvoorbeeld: 4U servers, 2U afdekpaneel, 3U switches, 1U afdekpaneel, 2U storage. Zo creëer je thermische buffers.
Nog een tip: gebruik afdekpanelen ook aan de achterkant van je rack als je daar ruimte hebt tussen kabeldoorvoeren. Onze racks hebben 19 inch rails aan voor- én achterzijde. Door ook achter af te sluiten, voorkom je dat warme lucht terugstroomt naar de koude kant.
En let op bij veranderingen: verwijder je een server van 2U en heb je geen directe vervanging? Plaats dan meteen een 2U afdekpaneel. Laat nooit een gat "tijdelijk" open. Tijdelijk wordt in de praktijk vaak maandenlang. |
