19 inch wall mount brackets voor netwerkorganisatie bij ruimtegebrek

Wat is een wall mount bracket?

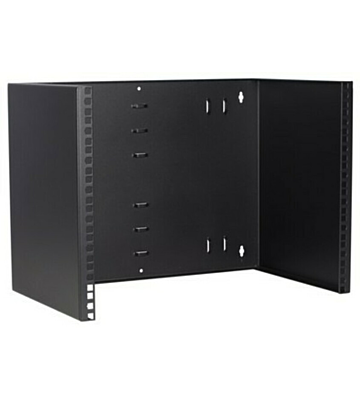

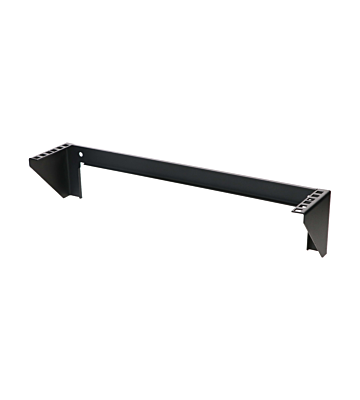

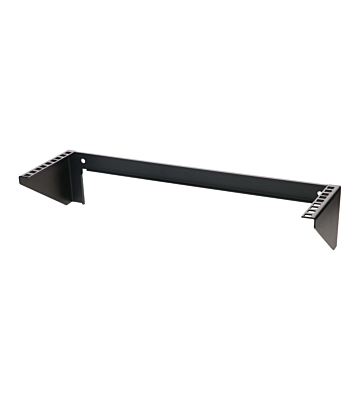

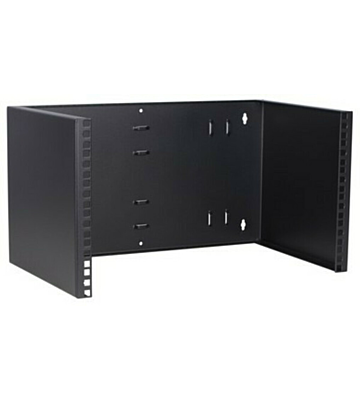

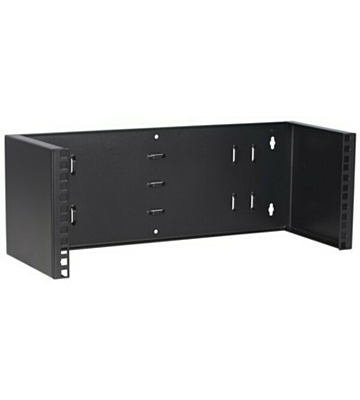

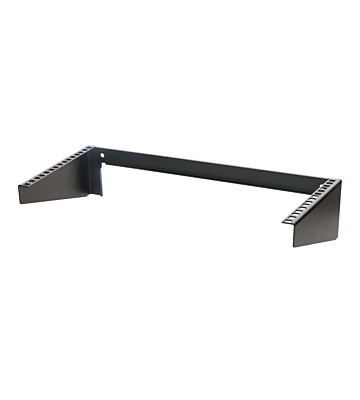

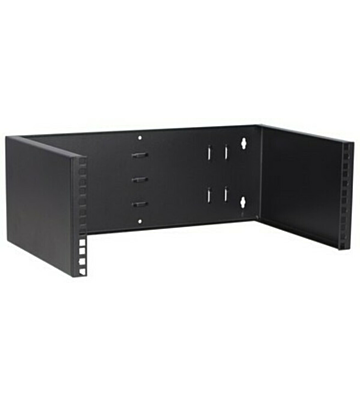

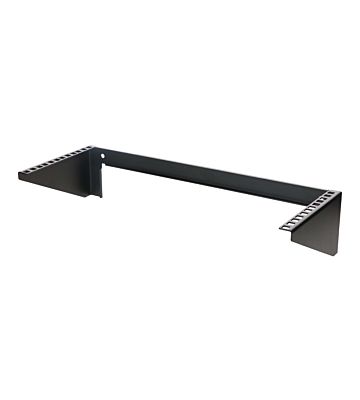

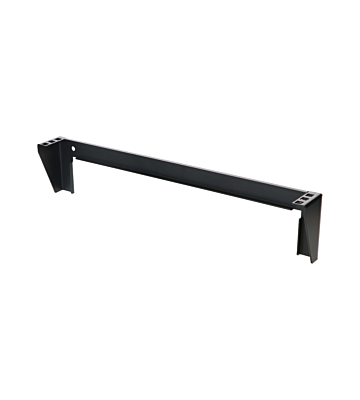

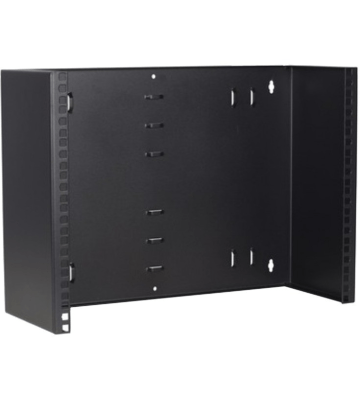

Een wall mount bracket is een U-vormige stalen beugel die je aan de wand schroeft. Aan de voorzijde zitten standaard 19 inch railprofielen met schroefgaten volgens de universele rackstandaard. Je hebt de keuze tussen verschillende diepte en hoogte maten:

Hoogte kiezen: 1U tot 12U

Het aantal units bepaalt hoeveel apparaten je in de wall mount bracket kunt monteren. Zo bereken je wat je nodig hebt:



1. Meet je apparatuur: Schrijf op welke apparaten je hebt en hoeveel U’s elk apparaat inneemt. Bijvoorbeeld:



• Patchpanel 24-poorts = 1U
• Netwerk switch 24-poorts = 1U
• Router/firewall = 1U
• NAS = 2U
• Totaal = 5U



2. Voeg kabelmanagement toe: Voor nette kabels heb je extra ruimte nodig. Reken minimaal 1U extra voor een kabelgoot. Je totaal wordt dus 6U.



3. Plan toekomstige uitbreiding: Koop je nu een 6U bracket, dan zit je over een jaar vol als je één switch wilt toevoegen. Neem 20-30% reserve. In dit voorbeeld kies je dus een 9U bracket.

Praktijkvoorbeelden per formaat:

1U tot 3U: Minimale opstellingen. Een patchpanel alleen, of een kleine switch met één accessoire. Vaak gebruikt in technische kasten waar meerdere brackets boven elkaar worden gemonteerd.

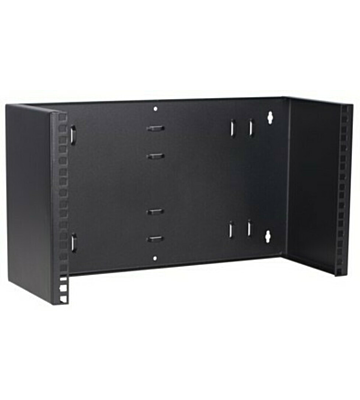

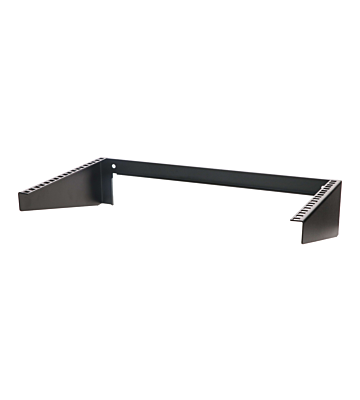

6U: De populairste keuze voor kleine kantoren. Past perfect: patchpanel 1U, switch 1U, router 1U, kabelbeheer 1U, glasvezelconverter 1U, reserve 1U.



9U: Voor uitgebreidere netwerken of met grotere apparaten. Denk aan: patchpanel 2x 1U, switches 2x 1U, router 1U, NAS 2U, UPS 1U, kabelmanagement 1U.

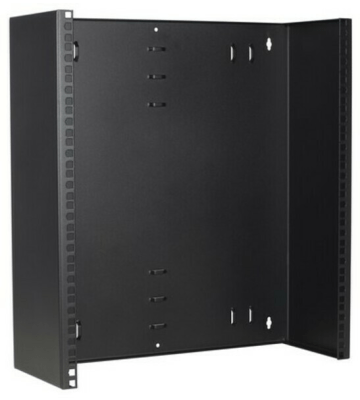

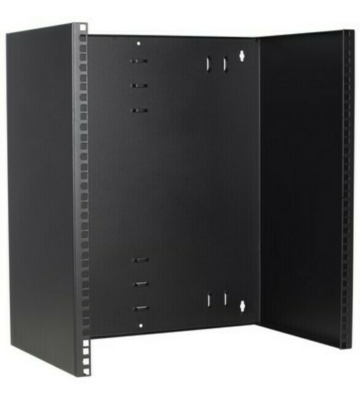

12U: Maximum voor wandmontage zonder extra ondersteuning. Geschikt voor kleine serveropstellingen: server 2U, NAS 2U, switches 2x 1U, patchpanels 2x 1U, UPS 2U, router 1U, kabelbeheer 1U.

Diepte: 180 mm vs 300 mm

Meet de diepte van de apparaten én de kabels en stekkers achter het apparaat. Hier de concrete maten:

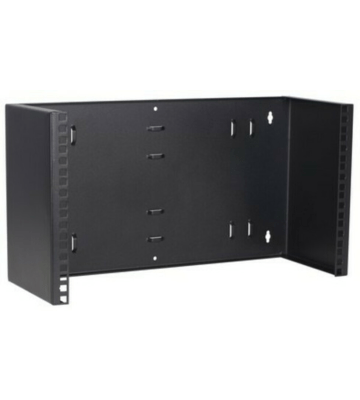

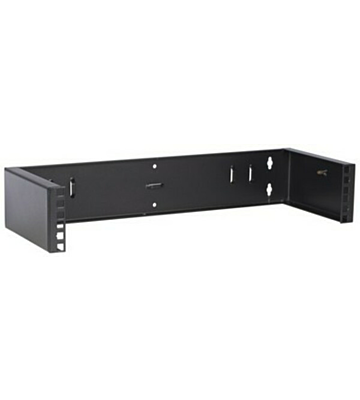

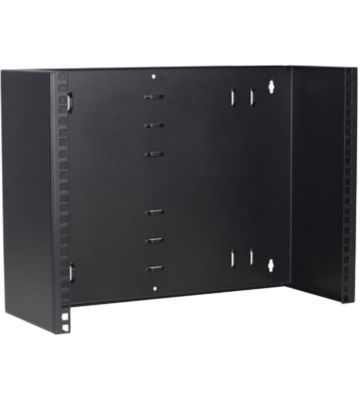

180 mm diepte is geschikt voor:

• Standaard switches tot 150 mm diep (de meeste 24-poorts switches zijn 120-140 mm)
• Patchpanels (meestal 80-120 mm)
• Media converters en kleine hubs
• Modems en routers (meestal plat en klein)



Rekenmethode: Apparaatdiepte + 50 mm voor RJ45 connector + 30 mm voor buigradius kabel = minimale bracketdiepte.

Voorbeeld: Switch van 130 mm diep. 130 + 50 + 30 = 210 mm. Een 180 mm bracket is te krap. Je kabels zitten klem tegen de muur.

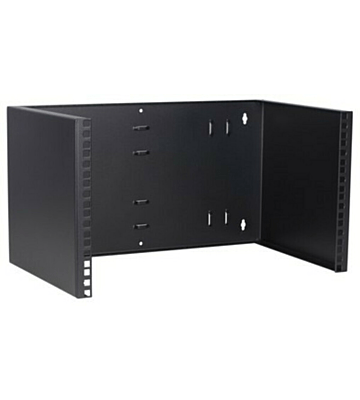

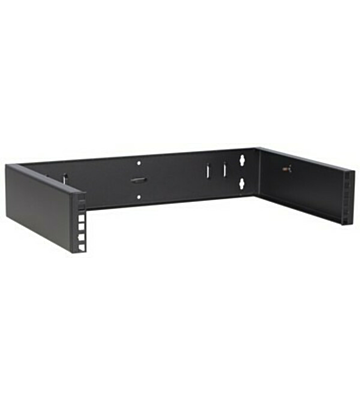

300 mm diepte is geschikt voor:

• NAS-systemen (vaak 200-250 mm diep)
• Kleine 1U servers (tot 250 mm)
• Professionele audioapparatuur
• Beveiligingsrecorders met meerdere harde schijven
• Elke opstelling waar veel kabels aan de achterkant komen



Vuistregel: Twijfel je tussen 180 en 300 mm? Kies dan 300 mm. De kleine meerkosten voorkomen kabelbreuk, beschadigde connectoren en een rommelige installatie.

Wandtype: kan jouw muur dit dragen?

De bracket zelf is sterk genoeg voor 30-50 kg. Maar kan je muur dat aan? Hier de praktische test:



Betonwand of bakstenen muur: Geen probleem. Gebruik metselbouten van minimaal 10 mm diameter en 80 mm lang. Boor op de juiste diepte (meestal 60 mm), gebruik de juiste maat plug en draai de bout vast met een momentsleutel tot het aangeeft. Test door aan de bracket te trekken met je volle gewicht. Beweegt het geen millimeter? Dan is het goed.



Gipsplaatmuur: Hier wordt het lastig. Een standaard gipsplaatwand (12,5 mm dik) draagt maximaal 10-15 kg verspreid over meerdere bevestigingspunten. Voor een bracket met apparatuur is dit te weinig. Er zijn drie oplossingen:

1. Monteer op de metalen stijlen: Achter gipsplaat zitten verticale metalen profielen (meestal elke 60 cm). Lokaliseer deze met een muurscanner en bevestig je brackets hieraan met zelftappende schroeven. Dit draagt 20-25 kg per bracket.
2. Gebruik speciale gipsplaatpluggen: Holle-wandpluggen of metalen vlinderplugs spreiden het gewicht. Gebruik minimaal 4 pluggen per bracket, elk met draagvermogen van 10 kg. Test altijd eerst met gewicht voordat je apparatuur monteert.
3. Versterk de wand: Monteer achter de gipsplaat een houten of stalen verstevigingsplaat. Dit vraagt om de gipsplaat lokaal te verwijderen, versterking aan te brengen en terug te plaatsen.



Houten wanden of schotten: Gebruik houtschroeven van minimaal 50 mm lang die in de dragende delen worden gedraaid. Niet in een dun paneel van 10 mm, maar in de stevige balken erachter.

Montage op de juiste hoogte

De ideale montagehoogte hangt af van je situatie:

In een technische ruimte of serverruimte

Monteer de onderkant van de bracket op 80-100 cm vanaf de vloer. Dit is een comfortabele werkhoogte. Je kunt zonder bukken of reiken kabels aansluiten en statuslampjes aflezen.

In een meterkast

Meestal wordt de bracket bovenaan gemonteerd, boven de meter en zekeringkast. Meet hoeveel ruimte er boven de bestaande apparatuur is. Let op: laat minimaal 10 cm ruimte boven je hoogste apparaat voor warmteafvoer en ventilatie.

Achter een receptiebalie of in een kantoorruimte

Monteer op een hoogte dat de bracket vanaf de voorkant niet zichtbaar is, maar nog wel bereikbaar blijft voor onderhoud. Meestal is dit tussen 50 en 70 cm vanaf de vloer.

Extra tip

Meet voordat je boort waar je stroomkabels en netwerkkabels de wandbeugel bereiken. Komen kabels van onderaf uit de vloer? Monteer dan niet te laag. Komen kabels van bovenaf via kabelgoten langs het plafond? Laat ruimte erboven.

Wall mount bracket vs kleine wandkast: wat past bij jou?

Waarom kies je geen kleine 6U of 9U wandkast in plaats van losse brackets? Hier de vergelijking:

Kies een wall mount bracket wanneer:

• budget beperkt is. Brackets kosten 20-85 euro, kastjes 125-400 euro.
• snelle toegang noodzakelijk is voor onderhoud of als je vaak kabels wisselt.
• de ruimte klimaatbeheerst is met een airco of goede ventilatie.
• je regelmatig dingen toevoegt of verwijdert.
• stof geen probleem vormt.

Kies een 19 inch wandkast wanneer:

• stofneerslag een issue is, bijvoorbeeld in werkplaatsen, garages, keukens.
• beveiliging belangrijk is. Denk aan openbare ruimtes of gedeelde kantoren.
• netjes uiterlijk essentieel is, in representatieve ruimtes.
• je apparatuur warmte produceert (kastjes hebben vaak ventilatie)
• kabels volledig verborgen moeten zijn.

Accessoires voor een professioneel netwerk

Serverkast accessoires veranderen je bracket van functioneel naar professioneel. Denk aan: kabelmanagement zodat kabels niet vrij hangen.



Netwerkkabels en patchpanels maken het verschil tussen onoverzichtelijke kabels en een nette installatie. Gebruik patchkabels in verschillende kleuren: blauw voor normale data, rood voor management, geel voor uplinks. Dit versnelt troubleshooting enorm. Een patchpanel zorgt ervoor dat vaste bekabeling vanuit muren eindigt op één punt. Investeer in snagless kabels. De beschermende clip voorkomt dat kabels blijven haken tijdens de installatie. Dat scheelt beschadigde connectoren en frustratie.



19 inch PDU’s monteer je rechtstreek in de wandbeugel. Essentieel voor PDU’s is overspanningsbeveiliging.



Experttip: De vijf meest gemaakte fouten bij wandmontage Vermijd deze 5 valkuilen en bespaar tijd, geld en ergernis   Te weinig ruimte voor kabels inplannen: Je bestelt een 180 mm bracket voor apparaten van 150 mm diep. Je vergeet dat RJ45 connectoren 45-50 mm uitsteken. Resultaat: kabels zitten klem tegen de muur, connectoren breken af of kabels beschadigen. Oplossing: Neem altijd minimaal 100 mm extra diepte. Voor een 150 mm apparaat kies je dus 300 mm bracket. Apparaten op verkeerde volgorde monteren: Zware apparaten bovenaan, lichte apparaten onderaan. Dit creëert een hefboomwerking op de wandbevestiging. Oplossing: Zwaarste apparaten altijd onder in de beugel plaatsen. Werk van zwaar naar licht van onder naar boven. Onvoldoende wandsterkte controleren: Schroef je brackets in een 12,5 mm gipsplaatwand zonder versterking, is de kans groot dat na een aantal maanden de schroeven losraken. Oplossing: Doe de trektest. Bevestig de bracket, hang er tijdelijk een zak van 25 kg aan, bijvoorbeeld een zandzak of gevulde emmer. Laat dit 24 uur hangen. Beweegt de bracket meer dan 2 mm? Versterk de bevestiging. Geen rekening houden met warmteafvoer: Alle apparaten dicht op elkaar, geen ruimte ertussen. NAS-systemen en switches worden te heet, gaan in thermal throttling of vallen uit. Oplossing: Laat tussen apparaten die warmte produceren minimaal 1U ruimte vrij. Zorg dat warme lucht naar boven kan ontsnappen. Te kort gemeten voor kabellengte: De bracket is gemonteerd, dan blijken netwerkkabels 50 cm te kort. Je wilt de korte patchkabels met koppelstukken verlengen? Dat is niet optimaal want elk koppelstuk veroorzaakt signaalverlies. Oplossing: Meet vóór montage de exacte route van je kabels. Kabels lopen niet in een rechte lijn maar maken bochten. Tel daar 20% bij op. Van vloer naar bracket op 1 meter hoogte met bocht = 1,5 meter kabel nodig, niet 1 meter.
