Multimode glasvezel

Wat is multimode glasvezel en wanneer gebruik je het?

Multimode glasvezel transporteert data via meerdere lichtbundels tegelijk door een bredere kern dan singlemode. De kern heeft een diameter van 50 of 62,5 micrometer, waardoor meer lichtpaden tegelijk actief zijn. Dat levert hoge bandbreedte op, maar wel over kortere afstanden. Bij multimode treedt op langere afstanden dispersie op: de lichtbundels komen niet meer gelijktijdig aan, wat het signaal verstoort. Daarom is multimode geschikt voor verbindingen tot maximaal enkele honderden meters.



Dat klinkt als een beperking, maar in de praktijk is het voor de meeste installaties binnen gebouwen meer dan genoeg. Denk aan verbindingen tussen een hoofddistributiepunt en verdiepingsverdeelkasten, tussen serverkasten in een datacenterruimte, of tussen netwerkapparatuur op dezelfde verdieping.

Welke typen multimode glasvezel zijn er?

Niet alle multimode kabels zijn gelijk. Het OM-type geeft aan hoeveel bandbreedte een kabel ondersteunt over welke afstand:

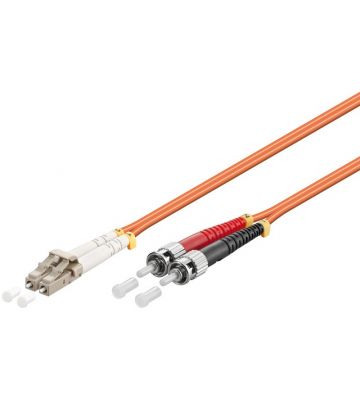

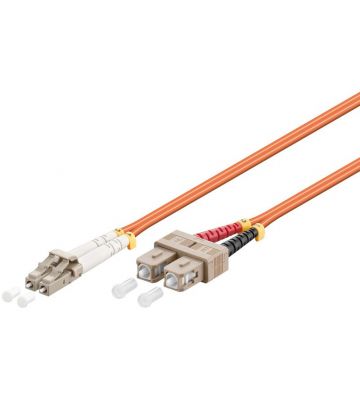

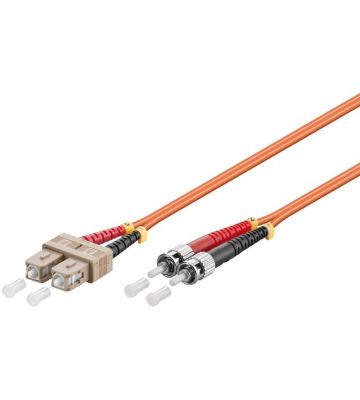

OM2

OM2 is de oudste standaard, met een kern van 50 micrometer. Geschikt voor 1 Gbit/s over maximaal 550 meter, of 10 Gbit/s over maximaal 82 meter. Nog bruikbaar in bestaande installaties, maar voor nieuwe projecten niet meer de eerste keuze.

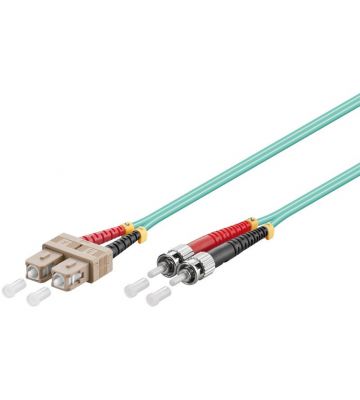

OM3

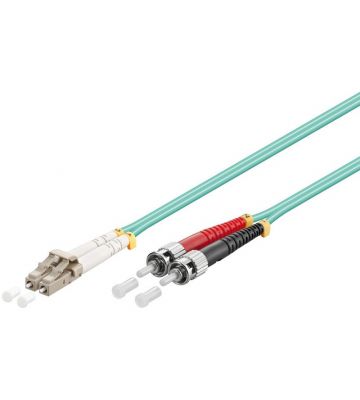

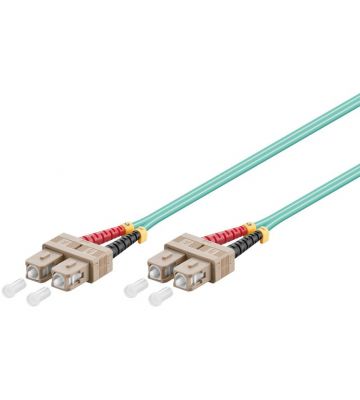

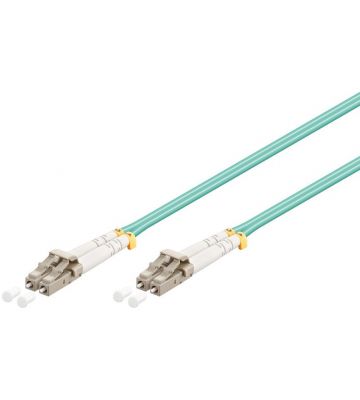

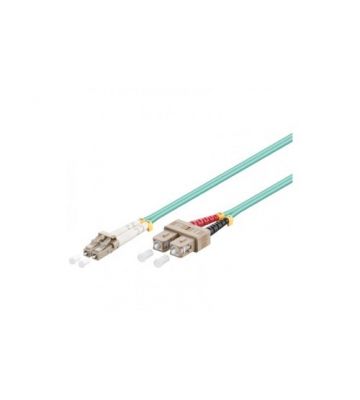

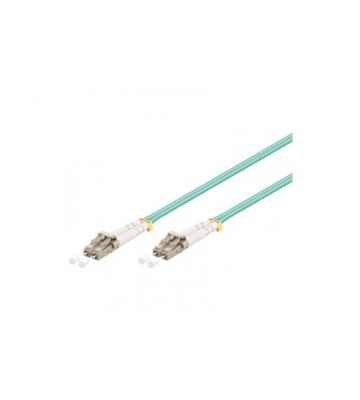

OM3 heeft verbeterde lasergeoptimaliseerde vezels en ook een 50 micrometer kern. Ondersteunt 10 Gbit/s over 300 meter en 40 of 100 Gbit/s over kortere afstanden. De instapkeuze voor moderne netwerken. Te herkennen aan de aqua-blauwe kleur.

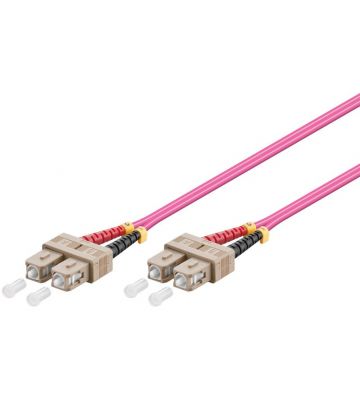

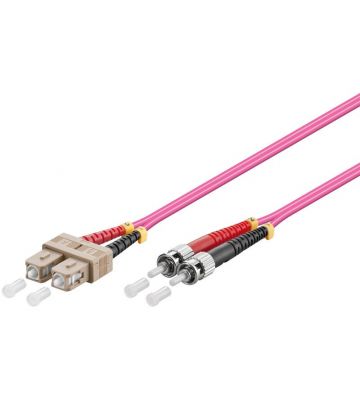

OM4

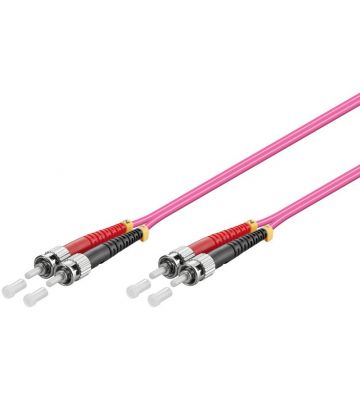

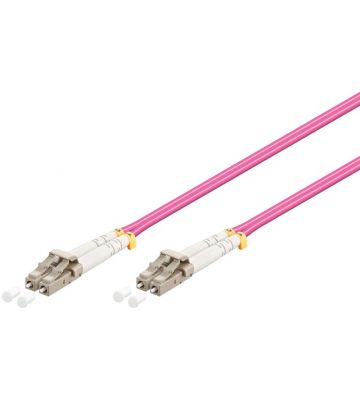

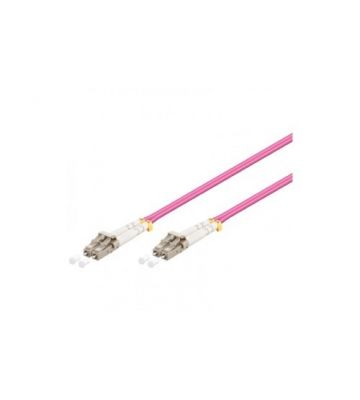

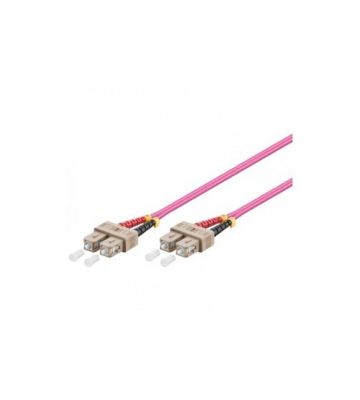

OM4 haalt hogere bandbreedte dan OM3 met zelfde kerndiameter. Ondersteunt 10 Gbit/s over 550 meter en 100 Gbit/s over 150 meter. De standaard voor nieuwe datacenter- en serverruimte-installaties. Herkenbaar aan de kleur violet.

OM5

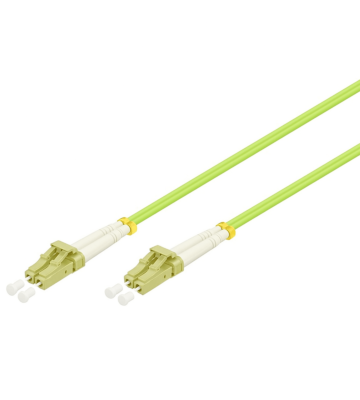

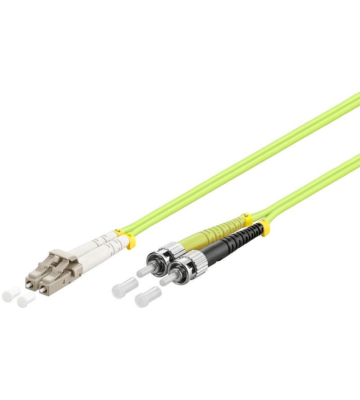

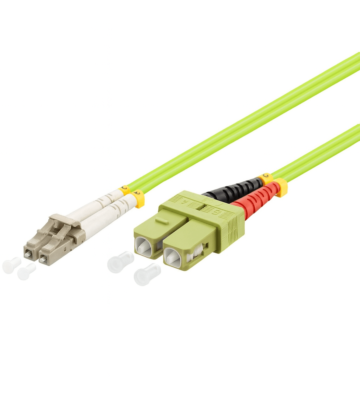

OM5 is de nieuwste generatie, ontworpen voor WDM-toepassingen waarbij meerdere golflengtes tegelijk over één vezel worden gestuurd. Ondersteunt 100 Gbit/s en hoger over kortere afstanden. Te herkennen aan de limoengroene kleur. Toekomstbestendig voor omgevingen waar extreme bandbreedte nodig is.

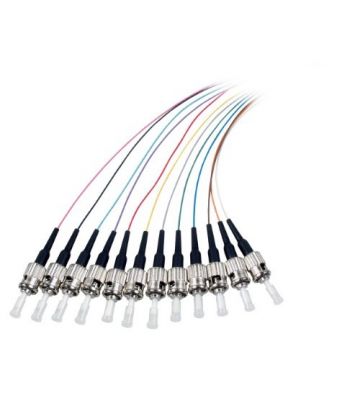

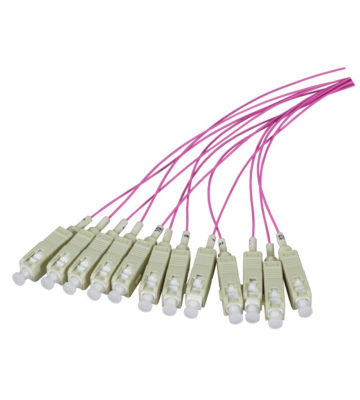

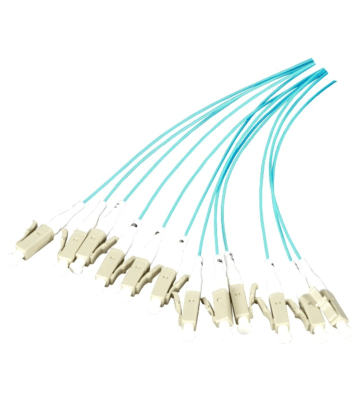

Multimode pigtails

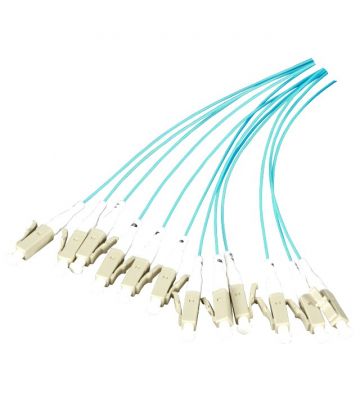

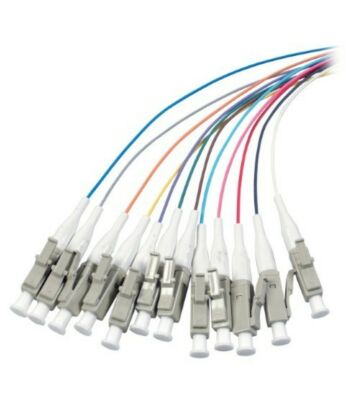

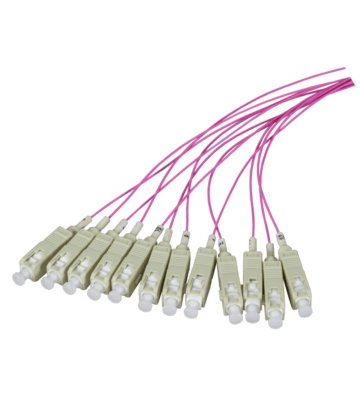

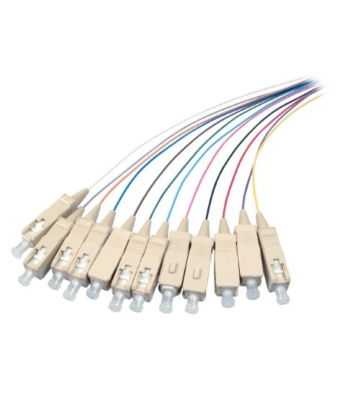

Multimode pigtails zijn korte kabels met aan één kant een connector en aan de andere kant een kale vezel voor lassen. Gebruikt in lascassettes bij vaste installaties.

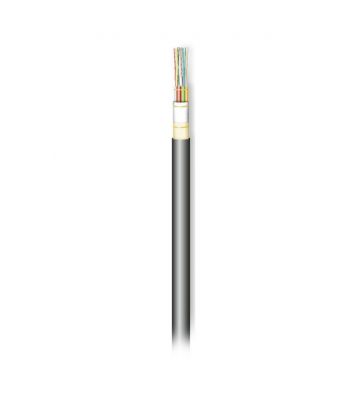

Multimode kabels op maat

Multimode kabels op maat leveren wij met 4 tot 48 vezels en lengtes van 50 cm tot 50 meter, met LC-, SC- of ST-aansluitingen.

Voor wie is multimode geschikt?

Multimode is de standaardkeuze voor IT-dienstverleners, installateurs en bedrijven die snel en betaalbaar een gebouwnetwerk willen bekabelen. De actieve componenten, zoals SFP-modules en transceivers, zijn goedkoper dan bij singlemode, wat de totale installatiekosten drukt. Voor datacenters en hostingproviders die extreem hoge snelheden nodig hebben over langere afstanden is singlemode glasvezel de betere keuze.

Welk OM-type kies je voor een nieuwe installatie?

Voor de meeste nieuwe installaties is OM4 de verstandige keuze: het biedt voldoende capaciteit voor 10, 40 en 100 Gbit/s, is toekomstbestendig voor de komende jaren en het prijsverschil met OM3 is minimaal.

Wat heb je verder nodig voor multimode glasvezel?

Een multimode kabel werkt alleen optimaal in combinatie met de juiste actieve componenten. De SFP-module of transceiver in je switch moet overeenkomen met het OM-type van je kabel. Een OM3-module op een OM4-kabel werkt technisch, maar je benut de capaciteit van je kabel niet volledig.



Voor vaste installaties heb je naast de kabels ook lascassettes, patchpanelen en eventueel glasvezel gereedschap nodig. Verbind je apparatuur in een serverkast, zorg dan voor de juiste patchlengtes en overzichtelijk kabelmanagement.



Voor de verbinding tussen glasvezel en bestaande koperen infrastructuur zijn mediaconverters beschikbaar. Gebruik je ook cat7 patchkabels voor de eindpunten in je netwerk, dan combineer je het beste van twee werelden: glasvezel voor de backbone, koper voor de werkplekken.



Experttip: OM3 en OM4 zijn niet altijd uitwisselbaar, let op transceivers Gebruik je OM3- en OM4-kabels door elkaar in dezelfde installatie en ga je ervan uit dat het toch allemaal multimode is, dan klopt dat technisch, maar het kan je prestaties ondermijnen.   De maximale afstand die een verbinding haalt, wordt bepaald door het zwakste onderdeel in de keten. Gebruik je één OM3-segment in een verder volledig OM4-installatie, dan presteert de hele verbinding op OM3-niveau. In een klein netwerk merk je dat misschien niet. In een datacenter met honderden verbindingen en 100 Gbit/s-switches kan het verschil groot zijn.   De praktische tip: documenteer bij elke installatie welk OM-type je gebruikt en markeer kabels consequent met de juiste kleur. Gebruik bij twijfel de kleurcode op de connector of de opdruk op de kabelmantel om het type te bevestigen.
