Kabelmanagement
Kabels die kriskras door je rack lopen, kosten je uren zoekwerk bij storingen. Professioneel kabelmanagement organiseert je infrastructuur zo dat je binnen enkele seconden elke kabel kunt traceren. Dat scheelt niet alleen tijd, maar voorkomt ook beschadigde verbindingen door overbelaste kabels. Lees verder
-
Aanbieding€ 5,99 Reguliere prijs € 7,25 € 4,99 Speciale prijs € 6,04 -

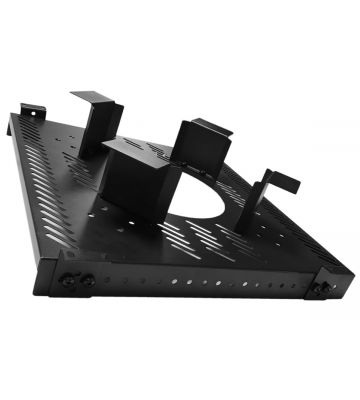

19 Inch kabelbundel houderArt.nr. (SKU): DS-CableroundAanbieding€ 49,78 Reguliere prijs € 60,23 € 42,50 Speciale prijs € 51,43 -
€ 20,42 € 24,71 -
Aanbieding€ 5,99 Reguliere prijs € 7,25 € 4,99 Speciale prijs € 6,04 -

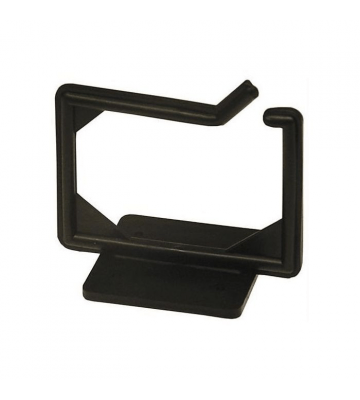

Kabelbeugel kunststof 100 x 63 mmArt.nr. (SKU): DS-772Aanbieding€ 4,40 Reguliere prijs € 5,32 € 2,40 Speciale prijs € 2,90
Wat is kabelmanagement?
Kabelmanagement voor 19 inch kasten bestaat uit kabelgoten, kabelhouders, kabelbeugels en verticale kabelkanalen die je kabels netjes en overzichtelijk houden. Maar het échte voordeel zit in uptime en snelheid van werken.
Hier is wat een rommelige kast je kost: er is een netwerkprobleem. Je opent de kast en ziet een wirwar aan kabels. Welke kabel loopt van switch-poort 18 naar welke server? Je begint kabels te volgen met je vinger, trekt per ongeluk een andere kabel los, en plots gaat nóg een systeem offline. Wat een 10-minuten klus had moeten zijn, wordt een 2 uur durende ramp.
Met goed kabelmanagement identificeer je binnen seconden de juiste kabel, trek je hem veilig los zonder andere verbindingen te verstoren, en is alles binnen 15 minuten weer online. Over een jaar scheelt je dat zeker 20-30 uur.
Welk type kabelmanagement gebruik je waarvoor?

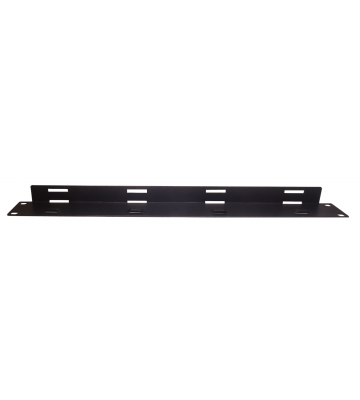

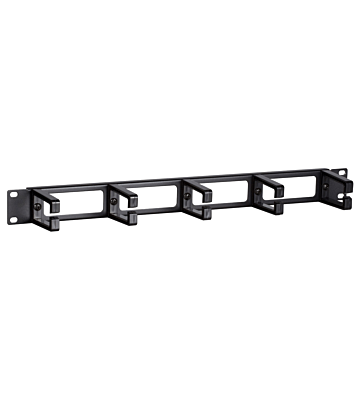

Horizontale kabelgoten
Horizontale kabelgoten monteer je tussen apparatuur in je rack. Dit zijn U-vormige of D-vormige goten, 1U of 2U hoog, met vingers of ringen waar kabels doorheen lopen. Gebruik 1U goten bij lichte kabelinstallaties met 10-20 kabels, en 2U bij zwaardere installaties met meer dan 30 kabels. De vingers aan de voorkant leiden kabels naar de apparatuur, terwijl de goot zelf achter apparatuur langsloopt voor doorgaande kabels.
Praktijkvoorbeeld: je hebt drie switches onder elkaar. Tussen elke switch monteer je een 1U kabelgoot. Patchkabels van switch 1 naar servers lopen door de goot onder switch 1, kabels van switch 2 door de goot eronder, enzovoort. Resultaat: elke kabel heeft zijn eigen verdieping en kruist niet met andere kabels.

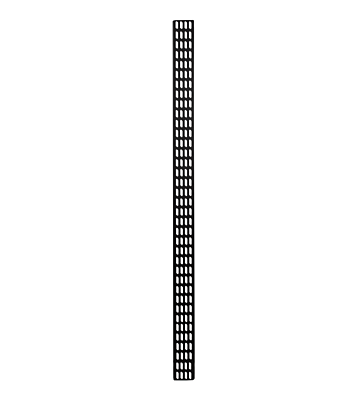

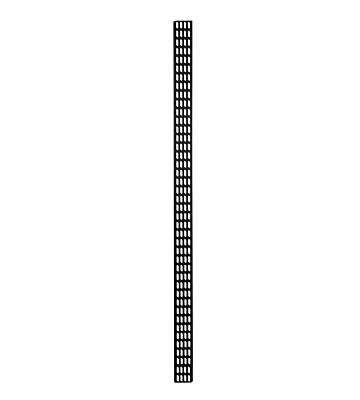

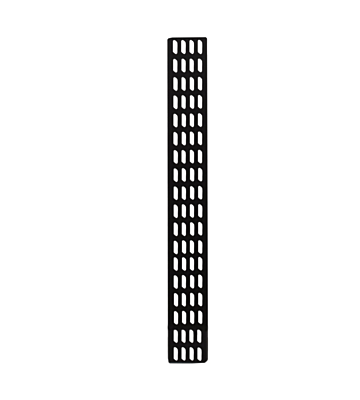

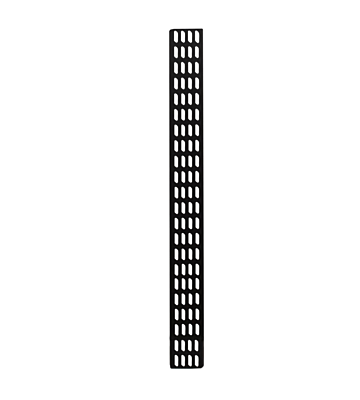

Verticale kabelgoten

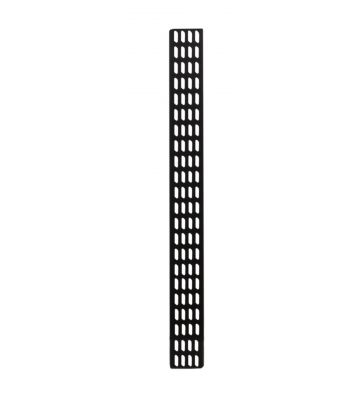

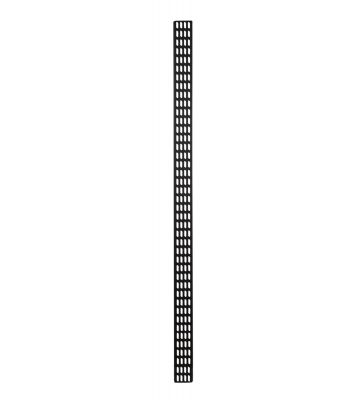

Verticale kabelgoten monteer je aan de zijkant van je rack, links of rechts van de 19 inch rails. Deze zijn er in hoogtes van 18U tot 47U en zijn perfect voor backbone-kabels die van boven naar beneden door je hele rack lopen. Denk aan uplink-kabels naar je core-switch, stroomkabels naar je PDU, of glasvezelkabels naar andere racks.
Het voordeel van verticale goten: kabels lopen netjes langs de zijkant en nemen geen U's in beslag. Je behoudt alle 42U voor actieve apparatuur.

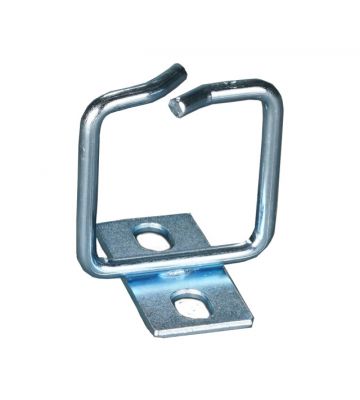

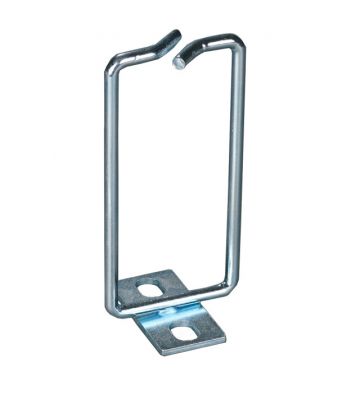

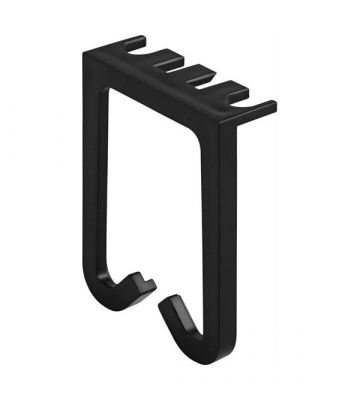

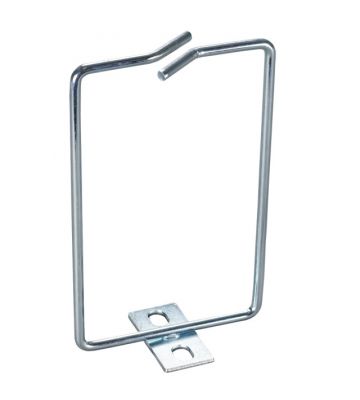

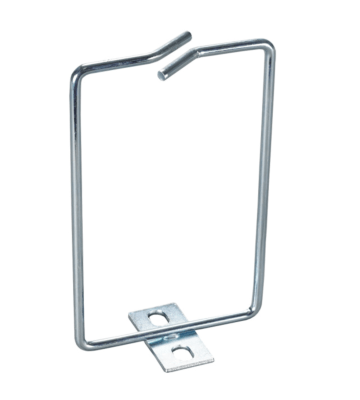

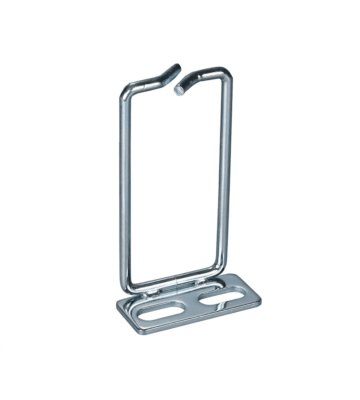

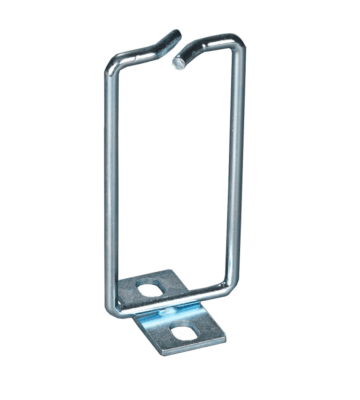

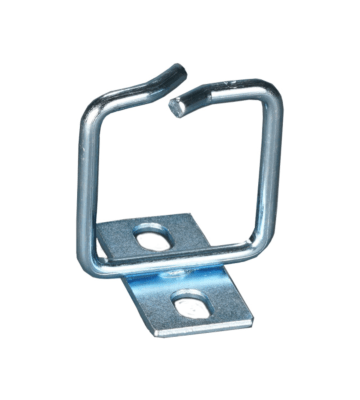

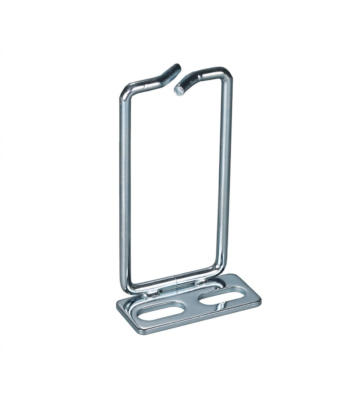

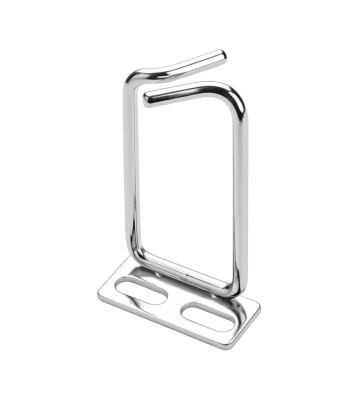

Kabelhouders en kabelbeugels

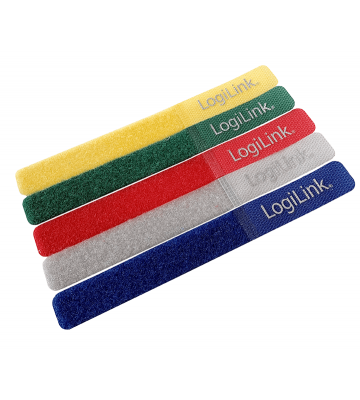

Kabelhouders en kabelbeugels zijn kleine hulpmiddelen die je aan de zijkant of achterkant van je rack schroeft. Gebruik deze voor het bundelen van kabels voordat ze de goot ingaan. Met [velcro-strips bind je 5-10 kabels samen, en leg je de bundel in een kabelhouder. Zo voorkom je dat losse kabels alle kanten op hangen.
Sluit aan op je complete infrastructuur
Goed kabelmanagement begint bij de juiste basis: een 19 inch serverkast of patchkast met voldoende diepte voor kabelgoten achter je apparatuur. Gebruik hoogwaardige netwerkkabels en vergeet niet dat je ethernet switches vaak kabels naar alle kanten sturen. Plan daarom kabelgoten zowel boven als onder elke switch.
Experttip: De 3-zones methode voor professionele kabellay-outDit is de methode die we in [datacenters gebruiken, en die je zelfs in kleine racks kunt toepassen. Verdeel je rack mentaal in drie zones: voorkant, midden, achterkant.
Hoe pas je dit toe?Een kabel van buiten komt binnen in Zone 3, loopt via een verticale goot naar Zone 2, en gaat dan via een horizontale goot Zone 1 in voor de laatste centimeters naar de switch-poort. Andersom: een kabel van een server gaat direct naar Zone 2 (horizontale goot), dan via verticale goot omhoog of omlaag, en eventueel naar Zone 3 als de kabel naar een ander rack moet.
KleurcoderingGebruik verschillende kleuren voor verschillende functionaliteit. Blauw voor data, geel voor management, rood voor kritische verbindingen, groen voor storage. Na een half jaar weet je zonder nadenken: rode kabel = niet zomaar lostrekken.
De gouden regelGeen enkele kabel mag strak gespannen zijn. Laat altijd 5-10 cm speling in elke kabel. Waarom? Als je een server uit de rails trekt voor onderhoud, moet de kabel meegeven zonder dat hij losschiet of breuk veroorzaakt. |
