Flatboxen zij de ultradunne oplossing voor smalle ruimtes

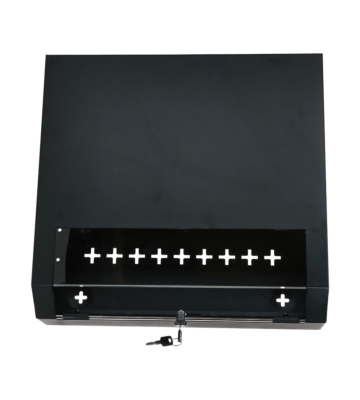

In meterkasten, smalle gangen of achter deuren past geen reguliere serverkast. Een flatbox met een diepte van 14 tot 25 cm biedt hier de oplossing. De apparaten hangen horizontaal in het 19 inch profiel achter elkaar, waardoor de kast zo vlak is. Ideaal voor locaties waar elke centimeter telt en je toch professionele 19 inch apparatuur wilt monteren. Lees verder

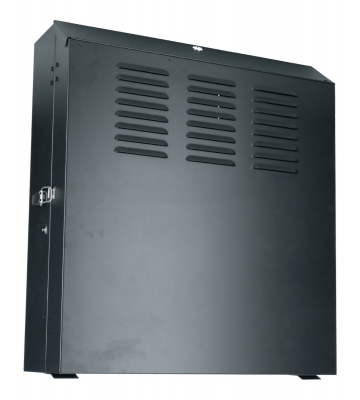

Wat is een flatbox?
Een flatbox verschilt van alle andere 19 inch wandkasten. Het principe is eenvoudig maar ingenieus: in plaats van apparaten traditioneel boven elkaar te monteren, hang je ze horizontaal achter elkaar.
Praktisch betekent dit: een switch van 1U (44,5 mm) hoog, hangt in een flatbox als een apparaat van 44,5 mm diep. De hoogte-eenheden van je apparatuur bepalen dus de diepte van de kast. Een 3U flatbox biedt plaats aan 3 apparaten á 1U en is slechts 185 mm diep (buitenmaat).
Deze indeling maakt flatboxen extreem geschikt voor specifieke situaties:
- Meterkastkasten waar je alleen wandruimte hebt maar geen diepte
- Smalle gangen in kantoorpanden waar een uitstekende kast de doorgang belemmert
- Achter deuren of in nisjes waar een standaard kast simpelweg niet past.
In een flatbox plaats je voornamelijk compacte apparatuur: managed switches tot 8 ports, kleine patchpanels, compacte routers, en fiber-media converters. Servers passen niet, want die zijn te hoog. Ook grote managed switches van 48 ports zijn vaak te hoog voor een flatbox.
Flatboxen zijn verkrijgbaar van 3U tot 8U hoogte. Voor de meeste standaard switches en patchpanels is 3U of 6U voldoende. Controleer altijd de exacte hoogte van je apparatuur inclusief kabels en voedingsadapters.

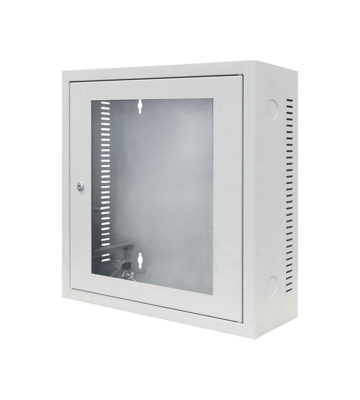

Je hebt keuze uit zwarte of witte uitvoering, passend bij je interieur. De voordeur is van gehard glas of plaatstaal. Bij flatboxen is een glazen deur praktisch: je ziet in één oogopslag of alle status-LED's normaal branden zonder de kast te openen. Een plaatstalen deur biedt maximale bescherming in stoffige omgevingen.
Praktische componenten voor flatboxen
Ook voor flatboxen zijn serverkast accessoires beschikbaar. Denk aan kleine 19 inch PDU’s, ethernet switches of patchpanelen.
Gebruik korte netwerkkabels in flatboxen. De compacte ruimte heeft geen plaats voor meterlange kabels. Kies 0,15m tot 1m lengte voor verbindingen tussen apparaten.
Groeit je netwerk uit de flatbox? Overweeg dan een 450 mm wandkast voor meer capaciteit. Flatboxen zijn perfecte opstapoplossingen voor startende netwerken, maar bij groei is meer ruimte nodig.
Experttip: Meet apparatuur inclusief kabels en adaptersDe grootste fout bij flatboxen is het onderschatten van de werkelijke hoogte van apparatuur. Een switch meet volgens specificaties misschien 200 mm hoog, maar met aangesloten kabels en voedingsadapter kom je al snel op 280 mm. In een 6U flatbox (250 mm) past dit dan niet meer.
Let speciaal op rechte stekkers bij voedingsadapters. Een adapter met rechte uitgang steekt ver uit en verhoogt de benodigde ruimte. Hoekladapters met 90-graden connector besparen vaak 30-50 mm hoogte. Bij flatboxen maakt dit het verschil tussen passen of niet passen.
Houd ook rekening met kabelbochten. Stijve CAT6a kabels hebben minimaal 30 mm buigradius nodig. In een flatbox met beperkte ruimte is dit een uitdaging. Gebruik flexibele patchkabels die beter buigen in kleine ruimtes.
Test altijd fysiek voor definitieve installatie. Leg apparatuur met kabels in de lege flatbox en controleer of alles comfortabel past met ruimte voor luchtstroom. Een te vol gepakte flatbox overbelast en krijgt koelproblemen. Bij twijfel kies je de volgende maat groter. |
