Glasvezel tester
Een glasvezelverbinding die niet werkt geeft je weinig informatie. Er is signaal, of er is geen signaal. Een glasvezel tester geeft je het antwoord op de daadwerkelijke vraag: wáár zit het probleem? Van breekpunt tot vuile connector, de tester maakt het zichtbaar. Lees verder
Wat is een glasvezel tester en hoe werkt hij?
Een glasvezel tester wordt ook wel visuele foutzoeker (VFL, Visual Fault Locator) of glasvezel laserpen genoemd. Hij stuurt een zichtbaar rood laserlicht door de glasvezel. Waar het licht de vezel verlaat, bij een breekpunt, een slechte las, een te scherpe bocht of een vervuilde connector, is dat zichtbaar als een rode gloed door de kabelmantel. Dat maakt problemen lokaliseerbaar zonder dure meetapparatuur.
Dit is fundamenteel anders dan een OTDR (Optical Time Domain Reflectometer), die signaalverlies over de volledige kabellengte meet en grafisch weergeeft. Een OTDR is nauwkeuriger en geschikt voor langere installaties, maar ook aanzienlijk duurder en complexer in gebruik. Voor het snel controleren van een verbinding, lokaliseren van een breekpunt of identificeren van een vezel in een bundel is een glasvezel laserpen het meest praktische en direct inzetbare gereedschap.
Welke uitvoeringen bieden we aan?
Wij bieden glasvezel testers aan in twee varianten:

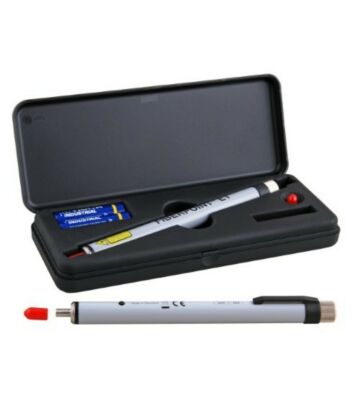

- Glasvezel laserpen 2,50 mm ferrule, 3 km bereik: geschikt voor het testen van verbindingen tot 3 kilometer. Compact ontwerp, direct inzetbaar zonder configuratie. De ferrule van 2,50 mm past op SC, ST, FC en DIN connectoren. Via de meegeleverde adapter voor 1,25 mm ferrule is de pen ook bruikbaar op LC en MU connectoren.

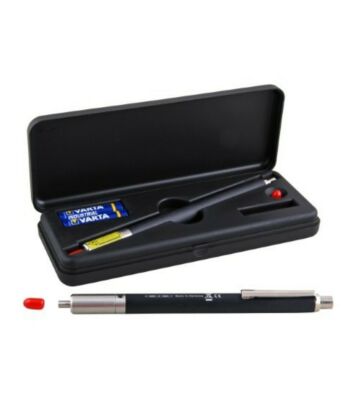

- Glasvezel laserpen 2,50 mm ferrule, 5 km bereik: identiek in bediening, maar met een sterkere laser die problemen zichtbaar maakt over grotere afstanden. De keuze voor installateurs die werken met langere kabeltrajecten of in omgevingen waar meer vermogen nodig is om een zwak lekpunt zichtbaar te maken.
Toepassingen in de dagelijkse praktijk
- Breekpunten lokaliseren: een gebroken vezel laat het rode licht op de breekpositie lekken. Zichtbaar als een rode gloed door de kabelmantel, ook bij kabels in een bundel.
- Slechte lassen controleren: een las met hoog verlies lekt licht. Niet zo nauwkeurig als een OTDR, maar voldoende om een problematische las te identificeren.
- Vezels identificeren en patchen: bij het omschakelen van verbindingen in een patchpaneel gebruik je de laserpen om de juiste vezel te identificeren. Onmisbaar bij patchpanelen zonder duidelijke labelgeving.
- Vervuilde connectoren opsporen: een sterk vervuilde connector absorbeert meer licht en geeft een zwakkere doorlichting dan een schone connector.
Het apparaat wordt geleverd inclusief stofkap, batterijen (2x AAA), plastic behuizing en gebruiksaanwijzing.
Wat heb je verder nodig naast een glasvezel tester?
Een glasvezel laserpen is een kwalitatieve eerste test, maar geen vervanging voor een optical power meter of OTDR bij kritische installaties. Wil je exacte dempingswaarden meten, dan heb je aanvullend meetapparatuur nodig. Voor dagelijks installatiewerk is de laserpen in combinatie met een ferrule reiniger de meest praktische basisset.
Werk je met singlemode glasvezelkabels of multimode glasvezelkabels in dezelfde installatie, dan test je beide typen met dezelfde laserpen. Zorg voor overzicht in je installatie door alle verbindingen te labelen in het patchpaneel in je serverkast. Dat maakt het gebruik van de tester bij onderhoud en troubleshooten een stuk efficiënter.
Experttip: gebruik de laserpen nooit zonder stofkap en niet op actieve verbindingenRicht de glasvezel-laserpen nooit op je ogen en kijk nooit rechtstreeks in een actieve glasvezelpoort of in het uiteinde van de laserpen. Het rode licht van een VFL (Visual Fault Locator) lijkt onschuldig, maar kan bij direct contact oogletsel veroorzaken.
Gebruik de laserpen daarnaast uitsluitend op een niet-actieve verbinding. Sluit een VFL nooit aan op een glasvezel die nog verbonden is met een switch, SFP-module of andere actieve apparatuur. Het signaal van de laserpen kan het dataverkeer verstoren en in sommige gevallen de optische ontvanger beïnvloeden. Ontkoppel daarom altijd eerst de verbinding aan de apparatuurzijde voordat je de laserpen gebruikt.
Een praktische werkwijze:
Zorg er tot slot voor dat de connector van de laserpen schoon en onbeschadigd is. Vuil of beschadiging van de ferrule leidt tot onnauwkeurige of onbetrouwbare meetresultaten. Plaats na gebruik altijd de stofkap terug om de aansluiting te beschermen. |
