Keystones

Wat zijn keystones?

Keystones zijn modulaire RJ45 connectoren die in standaard keystone openingen passen. Elke module heeft aan één kant aansluitblokken waar vaste bekabeling wordt aangesloten. De andere kant bevat een RJ45 poort voor patchkabels. Keystones klik je in keystone patchpanelen, wandcontactdozen of media boxen.

Beschikbare categorieën

CAT5e keystones ondersteunen netwerken tot 1 Gigabit. Meest betaalbare optie voor basale toepassingen. Specificaties voldoen voor kantoren en woningen met standaard netwerkvereisten.



CAT6 keystones leveren tot 10 Gigabit over kortere afstanden. Toekomstbestendiger dan CAT5e met verbeterde crosstalk prestaties. Goede keuze voor installaties die jaren mee moeten.



CAT6a keystones garanderen 10 Gigabit over volledige 100 meter. Hoogste koperen netwerkstandaard met 500 MHz frequentiebereik. Verplicht voor professionele datacenters en high-performance netwerken.



CAT8 keystones zijn gespecificeerd voor 25 en 40 Gigabit ethernet over kortere afstanden tot 30 meter. Gebruikt in datacenter server-to-switch verbindingen waar extreme bandbreedte nodig is.

Montagetypes

LSA keystones vereisen LSA aansluitgereedschap. De aders worden met een speciaal mesje in snijklemcontacten gedrukt. Professionele methode die betrouwbare verbindingen garandeert. Installateurs met ervaring werken hiermee het snelst.

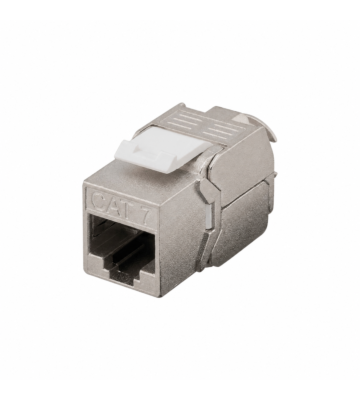

Toolless keystones klik je zonder gereedschap vast. Open het deksel, leg de aders in de juiste kleurgecodeerde sleuven, sluit het deksel. Interne messen snijden automatisch door de isolatie. Ideaal voor doe-het-zelvers of situaties waar geen speciaal gereedschap beschikbaar is.

UTP en STP afscherming

UTP keystones hebben onafgeschermde verbindingen. Volstaat voor normale omgevingen. Eenvoudig te installeren omdat aarding niet nodig is.



STP keystones bevatten complete afscherming die contact maakt met afgeschermd paneel of contactdoos. Essentieel voor afgeschermde bekabeling in omgevingen met elektromagnetische interferentie. Bij een verkeerde combinatie,  STP keystone in UTP patchpaneel, verlies je het afschermingsvoordeel.

Kleurcodering keystones

Keystones zijn verkrijgbaar in zwart, grijs, groen, blauw, rood, oranje en geel. Gebruik kleuren voor functionele groepering:



• blauw voor data
• groen voor telefonie
• rood voor kritieke systemen
• oranje voor DMZ netwerk
• geel voor management



Visuele herkenning versnelt onderhoud en voorkomt fouten.



Experttip: Test elke keystone na montage Een kabeltester kost tussen de 12 en 35 euro en bespaart uren troubleshooting. Test doorgang, bedrading en volgorde na elke keystone installatie. Verkeerd geplaatste aders of slecht snijcontact ontdek je direct. Maak testresultaten onderdeel van je documentatie als bewijs dat de installatie correct is uitgevoerd.
