Wat doet een patchkast? Functies, werking en gebruik

Leestijd: 5 minuten

Elk kantoor, elke school en zorginstelling heeft een netwerk. En ergens in dat gebouw hangt of staat de patchkast. Veel mensen weten dat de kast 'iets met het netwerk doet', maar wat precies? Waarom is hij er, wat gebeurt er binnenin en wat is het verschil met een serverkast? Die vragen beantwoorden we in dit artikel.



Na het lezen begrijp je wat een patchkast doet, waarom hij onmisbaar is voor elk gestructureerd netwerk en hoe je hem optimaal inricht.

De kernfunctie: alle netwerkverbindingen op één punt samenbrengen

Een patchkast is de centrale hub van je netwerkbekabeling. Alle vaste UTP-kabels die door muren, vloeren en plafonds lopen, van werkstations, vergaderzalen, printers, IP-telefoons en access points, komen samen in de patchkast. Daar worden ze aangesloten op patchpanelen: bevestigingspunten waar elke vaste kabel een vaste poort krijgt.



Vervolgens worden de patchpanelpoorten via korte patchkabels verbonden met de switch. De switch verdeelt het netwerkverkeer naar de juiste bestemming. Het resultaat: een overzichtelijke, gestructureerde verbindingslaag. Je kunt elke aansluiting wijzigen door een patchkabel te verplaatsen, zonder ook maar één vaste kabel aan te raken.



De scheiding tussen vaste bekabeling en de flexibele verbindingslaag is de kern van wat een patchkast doet. Het maakt het netwerk beheersbaar, aanpasbaar en schaalbaar.

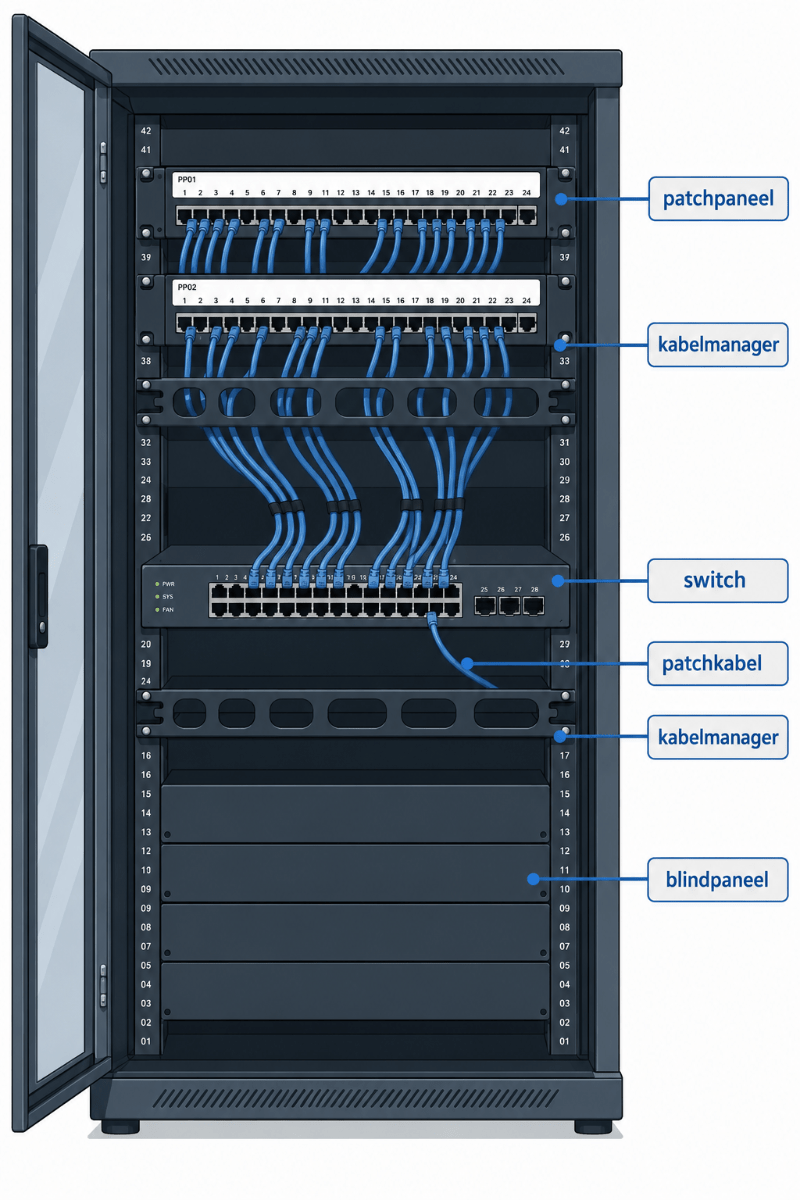

Wat zit er in een patchkast?

Een patchkast bevat doorgaans vier soorten componenten. Patchpanelen vormen het aansluitpunt voor de vaste wandkabels. Elke poort op het patchpaneel correspondeert met een vaste kabel naar een werkplek of aansluitpunt in het gebouw. Een 24-poorts patchpaneel neemt 1U in beslag en biedt aansluitpunten voor 24 vaste kabels.



Switches verbinden alle aangesloten apparaten met elkaar en met het internet. Een managed switch biedt extra mogelijkheden zoals VLAN-segmentatie, QoS voor telefonie en monitoring van het netwerkverkeer.



Kabelmanagement houdt de patchkabels tussen patchpaneel en switch netjes geordend. Horizontale kabelmanagers plaats je tussen elk patchpaneel en de bijbehorende switch. Zonder kabelmanagement ontstaat kabelchaos.



Blindpanelen sluiten lege U-posities af. Ze houden stof buiten, zorgen voor een nette afwerking en optimaliseren de luchtstroom in de kast.



Wat is het verschil tussen een patchkast en een serverkast?

Een patchkast en een serverkast zijn constructief identiek: beide zijn 19 inch kasten met dezelfde montageprofielen en dezelfde U-standaard. Het verschil zit voornamelijk in de deuren.



Een patchkast heeft meestal een glazen voordeur en een gesloten stalen achterdeur. Netwerkapparaten in een patchkast, zoals patchpanelen en switches, produceren weinig warmte. De glazen deur biedt zicht op de bekabeling en statuslampjes, houdt stof buiten en dempt geluid.



Een serverkast heeft geperforeerde deuren voor en achter. Servers produceren aanzienlijk meer warmte en vereisen actieve luchtcirculatie. De perforaties laten koude lucht in aan de voorzijde en warme lucht ontsnappen aan de achterzijde.



Kortom:

• Kast met servers → geperforeerde deuren
• Kast met alleen patchpanelen en switches → glazen deur

Veelgemaakte fouten bij het gebruik van een patchkast

✖ Fout 1: Patchkabels te lang kiezen

Vaak worden standaard patchkabels van 1 of 2 meter gekozen, ook als patchpaneel en switch dicht bij hangen. Een kabel van 25 of 50 cm is dan ruimschoots voldoende. Te lange patchkabels leiden tot onnodige kabellengte in de kast en een slechtere overzichtelijkheid. Kies een patchkabel die net voldoende lengte heeft om zonder spanning tussen patchpaneel en switch te lopen.

✖ Fout 2: Geen kabelmanager tussen patchpaneel en switch plaatsen

Zonder kabelmanager hangen alle patchkabels vrij voor de switch. Bij elke wijziging moeten meerdere kabels worden verplaatst om bij de juiste poort te komen. Eén kabelmanager per patchpaneel kost 1U ruimte en bespaart uren bij elk toekomstig onderhoud.

✖ Fout 3: De kast te vol inrichten zonder groeiruimte

Een patchkast die bij oplevering voor 95% vol zit, is bij de eerste uitbreiding een probleem. Plan altijd minimaal 20–30% vrije U-ruimte in en dek de lege U’s af met blindpanelen.

Zo richt je een patchkast optimaal in: stappenplan

1. Bepaal het aantal aansluitpunten. Elk aansluitpunt = één poort op het patchpaneel. Kies het aantal patchpanelen op basis van het totale aantal poorten dat je nodig hebt (24 of 48 poorten per paneel).
2. Plan de kastindeling van boven naar beneden. Een veelgebruikte indeling is: patchpaneel, kabelmanager en vervolgens de bijbehorende switch.
3. Gebruik kleurgecodeerde patchkabels per netwerksegment.
4. Sluit alle lege U-posities af met blindpanelen.
5. Label elke poort op elk patchpaneel bij installatie. Niet achteraf.

Welke patchkast past bij jou?

Bij Serverkast.nl vind je patchkasten van 6U tot 47U, als wandkast of vloerkast, in 600 en 800 mm breedte. Of je nu een compact thuisnetwerk inricht of een professionele kantoorinstallatie oplevert, het assortiment biedt de juiste maat en uitvoering voor elke situatie.

Veelgestelde vragen over de patchkast



Een patchkast doet één ding en dat doet hij uitstekend: alle netwerkverbindingen samenbrengen op één overzichtelijk, beheersbaar en schaalbaar punt. De glazen deur, het patchpaneel als tussenlaag en de gestructureerde kabelroutering zijn de investering die elk toekomstig onderhoud sneller, elke uitbreiding eenvoudiger en elk netwerk betrouwbaarder maakt.   → Bekijk het volledige patchkast-assortiment of vraag advies aan onze specialisten.
