Leestijd: 5 minuten

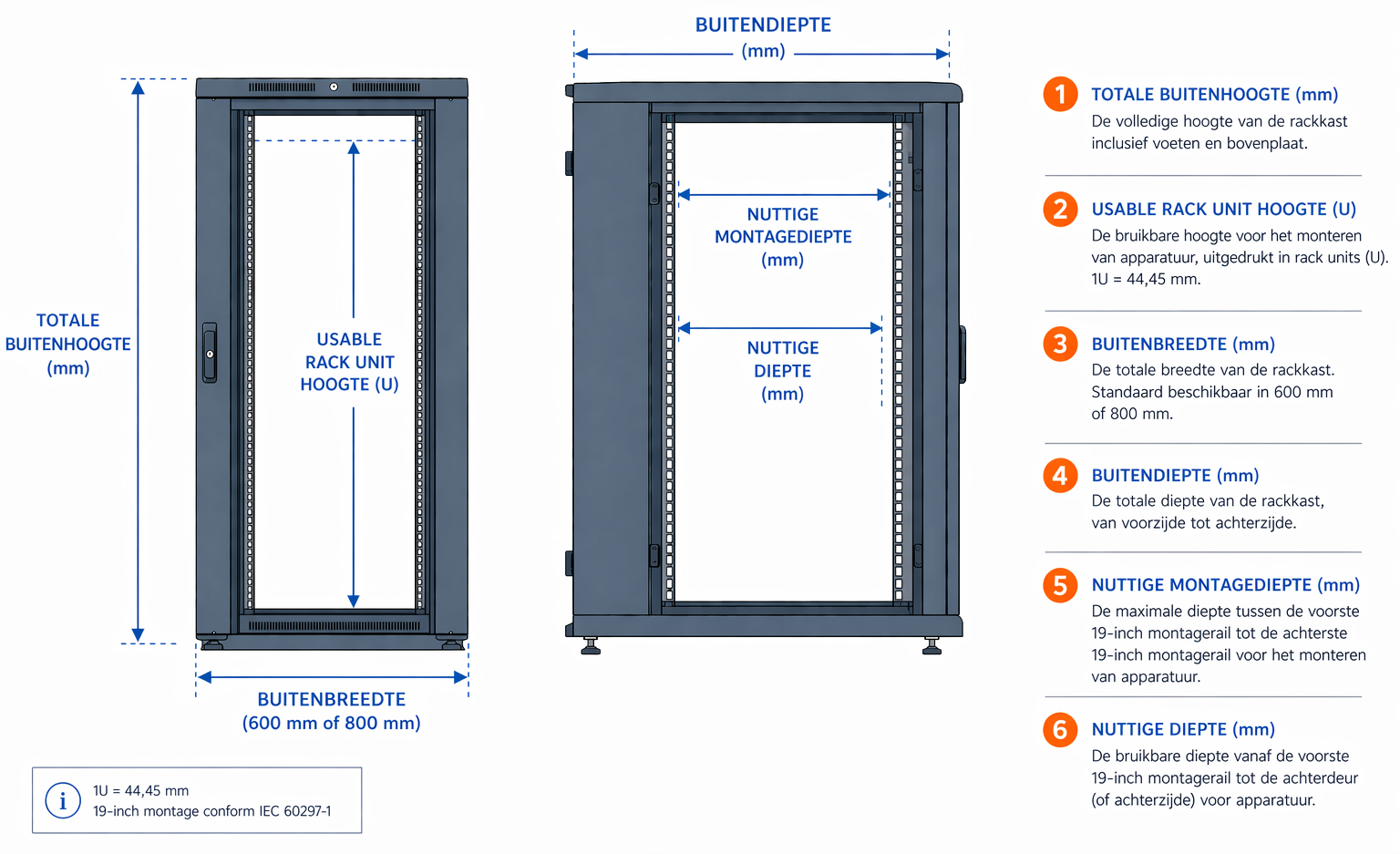

Een serverkast kopen zonder de maatvoering te begrijpen, is een gok. Niet omdat de keuze ingewikkeld is, maar omdat het verschil tussen buiten- en binnenmaat, de nominale diepte en nuttige inbouwdiepte, en de kasthoogte in millimeters en U-eenheden voor verwarring kan zorgen. In dit artikel leggen we alle afmetingen van een 19 inch serverkast precies uit:
- Hoe worden hoogte, breedte en diepte gemeten?
- Wat is het verschil tussen de opgegeven maat en de werkelijk beschikbare ruimte?
- Welke afmetingen zijn bepalend voor jouw keuze?
Na het lezen kun je de afmetingen correct interpreteren en weet je welke maat je nodig hebt.
De hoogte: wat is een U en hoe reken je ermee?
De hoogte van een serverkast wordt uitgedrukt in U (units) of HE (hoogte-eenheid). Één U is exact 44,45 mm. Dit is een internationale standaard. De U-maat geldt zowel voor de kast als voor alle apparatuur die erin gaat. Een 1U server is 44,45 mm hoog, een 2U NAS is 88,9 mm, een 24-poorts patchpaneel is doorgaans 1U, dus 44,45 mm hoog.
De kasthoogte in millimeters is de buitenmaat van de kast. Een 18U kast is niet 18 × 44,45 mm = 800,1 mm hoog. De buitenmaat is hoger, omdat de constructie van de kast ruimte inneemt. Een 18U wandkast is 900 mm hoog als buitenmaat en als staande kast 1000 mm. De 18U verwijst altijd naar de nuttige inbouwruimte, niet naar de buitenhoogte.
De breedte: 600 mm of 800 mm?
Serverkastbreedtes zijn gestandaardiseerd op 600 mm of 800 mm. Dat is de buitenmaat. Het 19 inch (48,26 cm) montageprofiel zit in beide varianten op dezelfde positie. De bevestigingspunten voor apparatuur zijn voor beide afmetingen dus identiek. Het verschil zit in de vrije ruimte naast de montageprofielen.
In een 600 mm brede kast is de ruimte naast de montageprofielen beperkt. Het is voldoende voor kabelrouting bij kleine installaties. In een 800 mm brede kast is er aanzienlijk meer ruimte aan de zijkanten, wat intensief kabelgebruik, zijdelingse kabelgoten en apparatuur met uitstekende onderdelen accommodeert.
De diepte: buitenmaat versus nuttige inbouwdiepte
De diepte van een serverkast is de maat die de meeste verwarring veroorzaakt, omdat de opgegeven diepte altijd de buitenmaat is. De nuttige inbouwdiepte is de afstand tussen het voorste en achterste montageprofiel. Deze maat is circa 100 mm kleiner dan de aangegeven buitenmaat. De exacte inbouwdiepte per buitenmaat lees je in onze blog De inbouwdieptes van onze 19 inch wand- en serverkasten.
Hoe bepaal je welke diepte je nodig hebt?
Meet hiervoor het diepste apparaat op dat je in de kast wilt plaatsen. En omdat apparatuur aan de achterzijde ook ruimte nodig heeft voor stekkers en kabelstralen, reken je bij de opgemeten diepte minimaal 50-100 mm extra.
Gangbare keuzes:
- 600 mm diepte voor patchpanelen en kleine switches
- 800 mm voor de meeste servers en managed switches
- 1000-1200 mm voor diepe servers, storage-systemen en volledig uitgeruste datacenterkasten
Veelgemaakte fouten bij het interpreteren van kastafmetingen
✖ Fout 1: Buitenmaat verwarren met inbouwmaat
De opgegeven kasthoogte in U is de nuttige inbouwruimte. De hoogte in mm is de buitenmaat. Een 42U kast is buiten 2000 mm hoog, maar biedt 42 × 44,45 mm = 1866,9 mm aan nuttige ruimte.
✖ Fout 2: Diepte meten zonder stekkers
Meet altijd de totale diepte van je apparatuur inclusief de stekkers aan de achterzijde. Voedingsstekkers en dataconnectoren kunnen 50-100 mm toevoegen aan de effectieve diepte.
✖ Fout 3: Vergeten dat stelvoeten en wielen hoogte toevoegen
Een 42U kast van 2000 mm staat op stelvoeten of wielen van ongeveer 70 mm hoogte. Voeg dat toe aan de totale hoogte als je de doorrij- of plafondhoogte checkt.
Praktisch stappenplan: afmetingen bepalen in vier stappen
|
Het complete assortiment op Serverkast.nl
Bij Serverkast.nl zijn wandkasten beschikbaar in hoogtes van 6U tot 27U, met een breedte van 600 mm en een diepte van 450 en 600 mm. Bovendien bieden we flatboxen met 3U en 4U aan. Staande serverkasten zijn beschikbaar in hoogtes van 12U tot 47U, in breedtes van 600 en 800 mm en in dieptes van 600, 800, 1000 en 1200 mm.
Veelgestelde vragen over serverkast afmetingen
Samenvatting
De afmetingen van een serverkast zijn belangrijk. Het verschil tussen buiten- en binnenmaat, de verhouding tussen U-eenheden en millimeters, en de werkelijke inbouwdiepte na aftrek van stekkers en kabelstralen bepalen of de kast precies goed is voor jouw netwerk. Neem de tijd om te meten voordat je bestelt.
Bekijk alle 19 inch serverkasten in ons assortiment. Filter op hoogte, breedte en diepte en vind direct de kast die past. Of gebruik onze serverkast configurator waarmee je in 6 stappen je eigen serverkast samenstelt.
